Терминал PowerLogic SE REL52045 P3U20-6AAA3ACAA

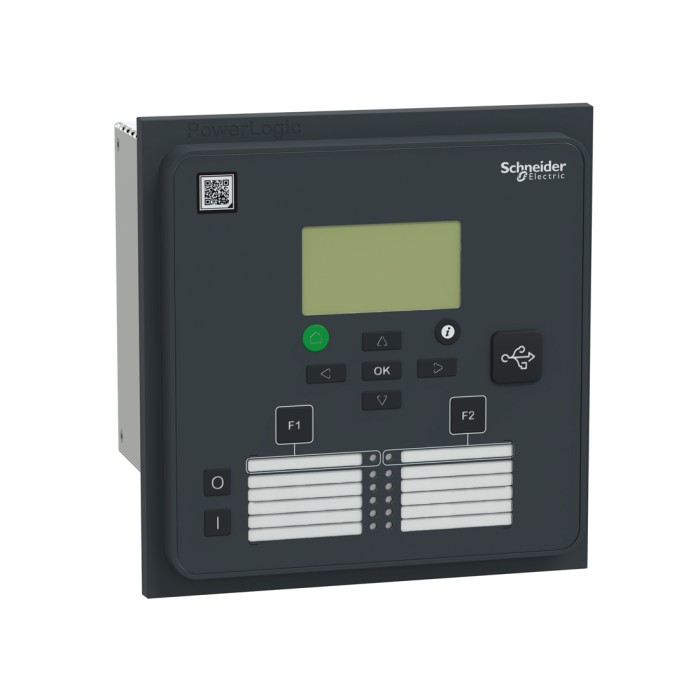

Описание Терминал PowerLogic SE REL52045 P3U20-6AAA3ACAA

Терминал PowerLogic SE REL52045 P3U20-6AAA3ACAA
Идеально подходит для зданий и промышленности, коммунальных предприятий и крупных промышленных процессов. Реле обеспечивает защиту от перегрузки по току, перегрузки, обрыва проводника, замыкания на землю и отказа выключателя в соответствии с ANSI. Он также оснащен устройством автоматического повторного включения, устройством включения при появлении отказа, системой защиты от бросков напряжения и системой блокировки. Простота, надежность, безопасность и удобство в использовании благодаря дисплею пользовательского интерфейса. Питание реле защиты может подаваться от сети 48 В перем. тока / пост. тока на сеть 230 В перем. тока / пост. тока. Он включает 10 цифровых входов, 2 порта связи RJ45 и 1 USB на передней панели устройства. Механические размеры составляют 169,5 мм в высоту, 170 мм в ширину и 205 мм в глубину. Реле сертифицированы по стандарту EN 60255-26 для электромагнитной совместимости.
Основные характеристики

• Серия:PowerLogic P3
• Тип продукта:Устройство релейной защиты, измерения и управления
• Область применения:Универсальный
• Тип конфигурирования (Кортек):P3U30-6AAA3BCAA
• Размер монтажной платы:20TE
• Источник питания:48...230 В пер./пост. ток
• Измерительные входы:
  3 1/5 A ТТ для Фазный ток
  1 1/5 A ТТ для остаточный ток
  1 100 V/110 V VT для напряжение
• Количество датчиков:
  0 температура окружающей среды при хранении sensor(s)
  0 дуга sensor(s)
• Кол-во дискрет.входов (DI):10
• Number of analogue inputs:0
• Количество выходов (DO):1 реле самодиагностики5
• Количество аналоговых выходов:0
• Порты связи:
  Спереди USB порт с 1 разъем
  Сзади RJ45 с 2 разъем
• Протоколы связи:
  IEC 61850 изд. 1
  IEC 61850 изд. 2
  IEC 60870-5-101
  DNP3 TCP
  Modbus TCP
  Ethernet/IP
• Кибербезопасность:
  Защита паролем
  Защищенный порт
• Функции защиты:
  Мин. токовая в фазах 37
  МТЗ обратной последовательности 46
  Небаланс токов, обрыв проводника 46 I2/I1
  Превышение продолжительности пуска, заклинивание рот 48/51LR
  Защита от тепловой перегрузки 49
  МТЗ в фазах 50/51
  МТЗ нулевой последовательности 50N/51N
  Защита от отказов выключателя (УРОВ) 50BF
  Ускорение при включении на КЗ (SOTF)
  Защита конденсаторной установки от току небаланса 51C
  Защита конденсаторной установки от перенапряжения 59C
  Смещение напряжения нейтрали 59N
  Запрет повторного пуска электродвигателя 66
  Направленная МТЗ от замыкания на землю 67N
  Перемежающееся кз на землю 67NI
  Контроль цепей ТТ 60
  Контроль цепей ТН 60
  Блокировки по 2-й гармонике 68H2
  Блокировки по 5-й гармонике 68H5
  АПВ 79
  Подхват/удержание 86
  Включение на холодную нагрузку (CLPU)
  Программируемые ступени 99
  Программируемые кривые
  Защита от дуговых замыканий: Нет
• Функции измерения:
  Ток 3-фазный
  Ток нулевая последовательность
  Ток прямая последовательность
  Ток обратная последовательность
  Ток отношение обратной и прямой последовательностей
  Напряжение фаза - замля
  Напряжение Линейное напряжение
  Напряжение нулевая последовательность
  Напряжение прямая последовательность
  Напряжение обратная последовательность
  Напряжение отношение обратной и прямой последовательностей
  Реактивное сопротивление короткого замыкания
  Fault location current
  Реактивное сопротивление при замыкании на землю
  Частота
  Активная мощность
  Среднеквадратическое значение активной мощности
  Реактивная мощность
  Среднеквадратическое значение реактивной мощности
  Полная мощность
  Среднеквадратическое значение полной мощности
  Активная энергия
  Реактивная энергия
  Cos φ
  Tan φ
  Угол
  Коэффициент мощности
  Напряжение phasor diagram view
  Ток phasor diagram view
  Ток гармоники 2-я, 15-я
  Напряжение гармоники 2-я, 15-я
  Перерыв питания
  Мониторинг состояния выключателя
• Функции управления:
  Управление и мониторинг распред. устройства
  Программируемые блокировки распределительного устро
  Местное управление однолинейная мнемосхема на дисплее реле
  Местное управление кнопки управления выключателем
  Местное/дистанционное управление
  2 свободноназначаемые функциональные кнопки
  Приложение на телефон/планшет with Easergy SmartApp
  Web-сервер
  Programmable logic
• Функции контроля:
  Контроль цепи отключения 74
  Мониторинг состояния выключателя
  Самодиагностика устройства
• Соединения – клеммы:
  Под винт съемный (дискретный вход/выход)
  Кольцевые наконечники съемный (Трансформатор тока)
  Пин съемный (трансформатор напряжения)
• Дополнительные характеристики:
  Порог срабатывания: 220…230 В пер./пост. тока
  Название программного обеспечения: Мобильное приложение EcoStruxure Power Device, ESetup Easergy Pro, Web-сервер
  Тип дисплея: LCD 128 x 64 пикселей with однолинейная схема
  Количество ключей: 2 настраиваемый
  Местная индикация: 4 светодиода, 8 светодиодов программир.
  Стандарты: IEC
• Габариты:
  Высота: 169,5 мм
  Ширина: 170 мм
  Глубина: 205 мм
  Вес нетто: 2,5 кг максимум

Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
