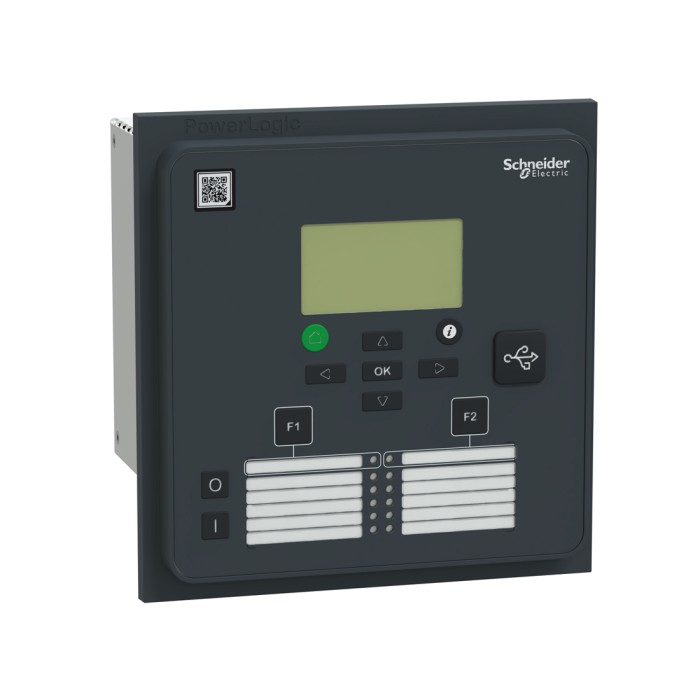

Терминал PowerLogic SE REL52017 P3U30-6AAA3BCAA

Описание Терминал PowerLogic SE REL52017 P3U30-6AAA3BCAA

Терминал PowerLogic SE REL52017 P3U30-6AAA3BCAA
Идеально подходит для зданий и промышленности, коммунальных предприятий и крупных промышленных процессов. Реле обеспечивает защиту от перегрузки по току, перегрузки, обрыва проводника, замыкания на землю и отказа выключателя в соответствии с ANSI. Он также оснащен устройством автоматического повторного включения, устройством включения при появлении отказа, системой защиты от бросков напряжения и системой блокировки. Простота, надежность, безопасность и удобство в использовании благодаря дисплею пользовательского интерфейса. Питание реле защиты может подаваться от сети 48 В перем. тока / пост. тока на сеть 230 В перем. тока / пост. тока. Он включает 16 цифровых входов, 2 порта связи RJ45 и 1 USB на передней панели устройства. Механические размеры составляют 169,5 мм в высоту, 170 мм в ширину и 205 мм в глубину. Реле сертифицированы по стандарту EN 60255-26 для электромагнитной совместимости.

Основные характеристики

• Серия: PowerLogic P3
• Тип продукта: Устройство релейной защиты, измерения и управления
• Область применения: Универсальный
• Тип конфигурирования (Кортек): P3U30-6AAA3BCAA
• Размер монтажной платы: 30TE
• Источник питания: 48...230 В пер./пост. ток
• Измерительные входы:
  3 1/5 A ТТ для Фазный ток
  1 1/5 A ТТ для остаточный ток
  4 100 V/110 V VT для напряжение
• Количество датчиков:
  температура окружающей среды при хранении sensor(s)
  дуга sensor(s)
• Кол-во дискрет.входов (DI): 16
• Number of analogue inputs: 0
• Количество выходов (DO): 1 реле самодиагностики 8
• Количество аналоговых выходов: 0
• Порты связи:
  Спереди USB порт с 1 разъем
  Сзади RJ45 с 2 разъем
• Протоколы связи:
  IEC 61850 изд. 1
  IEC 61850 изд. 2
  IEC 60870-5-101
  DNP3 TCP
  Modbus TCP
  Ethernet/IP
• Протокол резервирования порта связи:
  RSTP
  PRP
• Кибербезопасность:
  Защита паролем
  Защищенный порт
• Функции защиты:
  МТЗ в фазах 50/51
  Макс. направленная токовая в фазах 67
  МТЗ нулевой последовательности 50N/51N
  Направленная МТЗ от замыкания на землю 67N
  Перемежающееся кз на землю 67NI
  Защита конденсаторной установки от току небаланса 51C
  Небаланс токов, обрыв проводника 46 I2/I1
  Включение на холодную нагрузку (CLPU)
  Ускорение при включении на КЗ (SOTF)
  Защита от отказов выключателя (УРОВ) 50BF
  Макс. защита активной мощности направленная 37P
  ОМП 21FL
  АПВ 79
  Мин. токовая в фазах 37
  Превышение продолжительности пуска, заклинивание рот 48/51LR
  Запрет повторного пуска электродвигателя 66
  Защита конденсаторной установки от перенапряжения 59C
  МТЗ обратной последовательности 46
  Защита максимального напряжения 59
  Защита минимального напряжения 27
  Защита мин. напряжения прямой последовательности 27P
  Защита макс. напряжения нулевой последовательности 59N
  Защита минимальной частоты 81/81N
  Скорость изменения частоты 81R
  Контроль синхронизма 25
  Подхват/удержание 86
  Контроль цепей ТТ 60
  Контроль цепей ТН 60
  Блокировки по 2-й гармонике 68H2
  Блокировки по 5-й гармонике 68H5
  МТЗ обратной последовательности 47
  Программируемые ступени 99
  Программируемые кривые
  Защита от дуговых замыканий: Нет
• Функции измерения:
  Ток 3-фазный
  Ток нулевая последовательность
  Ток прямая последовательность
  Ток обратная последовательность
  Ток отношение обратной и прямой последовательностей
  Напряжение фаза - земля
  Напряжение Линейное напряжение
  Напряжение нулевая последовательность
  Напряжение прямая последовательность
  Напряжение обратная последовательность
  Напряжение отношение обратной и прямой последовательностей
  Реактивное сопротивление короткого замыкания Fault location current
  Реактивное сопротивление при замыкании на землю
  Частота
  Активная мощность
  Среднеквадратическое значение активной мощности
  Реактивная мощность
  Среднеквадратическое значение реактивной мощности
  Полная мощность
  Среднеквадратическое значение полной мощности
  Активная энергия
  Реактивная энергия
  Cos φ
  Tan φ
  Угол
  Коэффициент мощности
  Напряжение phasor diagram view
  Ток phasor diagram view
  Ток гармоники 2-я, 15-я
  Напряжение гармоники 2-я, 15-я
  Перерыв питания
  Мониторинг состояния выключателя
• Функции управления:
  Управление и мониторинг распред. устройства
  Программируемые блокировки распределительного устро
  Местное управление однолинейная мнемосхема на дисплее реле
  Местное управление кнопки управления выключателем
  Местное/дистанционное управление
  2 свободноназначаемые функциональные кнопки
  Приложение на телефон/планшет with Easergy SmartApp
  Web-сервер
  Programmable logic
  Контролируемые устройства РУ: 4 controlled + 8 displayed
  Количество групп уставок: 4
• Функции контроля:
  Контроль цепи отключения 74
  Мониторинг состояния выключателя
  Самодиагностика устройства
  Журналы и регистрация событий
  Запись событий
  Запись осциллограмм
  Контекст отключения
  Тип диагностики распределительного устрой
  Контроль цепей ТТ/ТН код ANSI: 60
  Контроль цепей ТТ
  Контроль цепи отключения код ANSI: TCS
• Соединения – клеммы:
  Под винт съемный (дискретный вход/выход)
  Кольцевые наконечники съемный (Трансформатор тока)
  Пин съемный (трансформатор напряжения)
• Дополнительные характеристики:
  Порог срабатывания: 220…230 В пер./пост. тока
  Протокол синхронизации по времени: SNTP
  Название программного обеспечения: Мобильное
  приложение EcoStruxure Power Device, ESetup Easergy Pro, Web-сервер
  Тип дисплея: LCD 128 x 64 пикселей with однолинейная схема
  Количество ключей: 2 настраиваемый
  Местная индикация: 4 светодиода, 8 светодиодов программир.
  Стандарты: IEC
• Габариты:
  Высота: 169,5 мм
  Ширина: 170 мм
  Глубина: 205 мм
  Вес нетто: 2,5 кг максимум
• Климатическая устойчивость:
  Воздействие сухого тепла Bb в соответствии с EN/МЭК 60068-2-2
  Воздействие холода Ad в соответствии с EN/МЭК 60068-2-1
