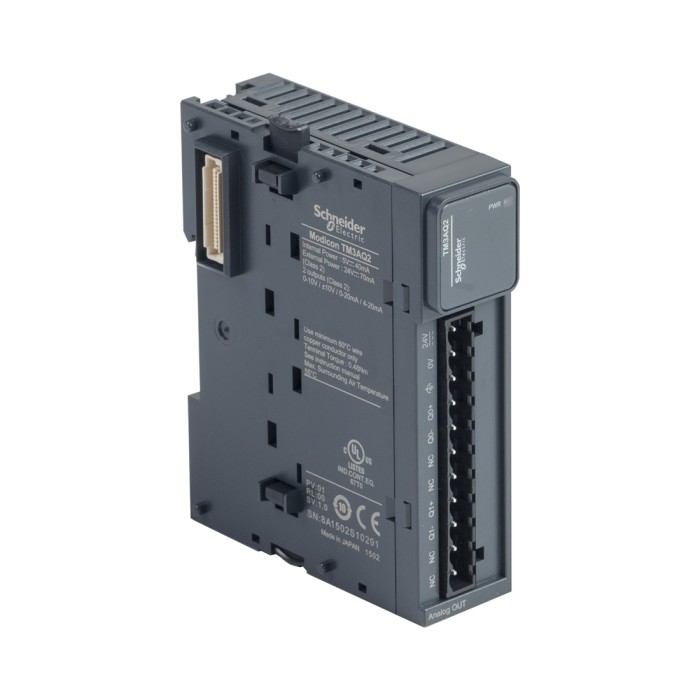

Модуль расширения SE TM3AQ2 аналоговый ТМ3 2 выхода

Описание Модуль расширения SE TM3AQ2 аналоговый ТМ3 2 выхода

Модуль расширения SE TM3AQ2 аналоговый ТМ3 2 входа
Этот продукт является частью серии Modicon TM3, продуктовых модулей расширения ввода/вывода для Modicon M221, M241, M251 и M262. Модуль аналоговых выходов обеспечивает 2 выхода с 11-битовым знаком + и 12-битовым разрешением. Это выходной модуль с номинальным напряжением питания 24 В пост. тока и потребляемым током 70 мА при 24 В пост. тока через полную нагрузку внешнего источника питания. Данное изделие может управлять приводами переменной скорости или любым устройством, оснащенным входом тока или напряжения. Он оснащен съемным клеммником с винтовыми зажимами для электрического подключения с регулировкой шага на 5,08 мм для выходов. Он поддерживает рейку типа TH35-15, тип TH35-7,5 и соответствующую IEC 60715, а также пластину или панель с монтажным комплектом. Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке Modicon TM3 с логическими контроллерами. Повысьте производительность своего контроллера с помощью системы ввода/вывода Modicon TM3, специально созданной для логических контроллеров Modicon M221, M241 и M251.

Основные характеристики

• Серия: Modicon TM3
• Тип продукта: Модуль аналогового вывода
• Совместимость серий продукта: Modicon M221, Modicon M241, Modicon M251, Modicon M262
• Количество аналоговых выходов: 2
• Тип аналогового выхода: ток 4...20 мА, ток 0...20 мA, напряжение: 0...10 В, напряжение: - 10...10 В
• Тип кабеля: Кабель со скрученными экранированными парами <30 м для выхода цепь
• Типовой потребляемый ток: 40 мА в 5 В постоянный ток полная нагрузка, 35 мА в 5 В постоянный ток режим холостого хода, 30 мА в 24 В постоянный ток режим холостого хода, 70 мА в 24 В постоянный ток полная нагрузка
• Степень защиты IP: IP20
• Степень загрязнения: 2
• Рабочая температура окружающей среды: -10…55 °C (горизонтальная установка), -10…35 °C (вертикальная установка)
• Рабочая высота: 0...2000 м
• Габаритные размеры (ШхВхГ): 23,6×90×70 мм
• Сертификация: CE, UKCA, RCM, EAC, CULus, CULus HazLoc
• Стандарты: IEC 61131-2

Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
