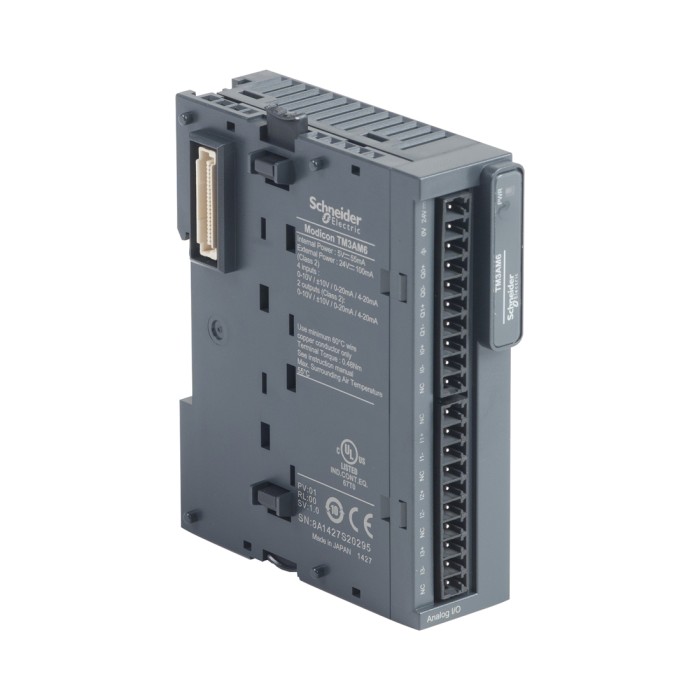

Модуль расширения SE TM3AM6 аналоговый ТМ3 4 входа 2 выхода

Описание Модуль расширения SE TM3AM6 аналоговый ТМ3 4 входа 2 выхода

Модуль расширения SE TM3AM6 аналоговый ТМ3 4 входа и 2 выхода
Этот продукт является частью серии Modicon TM3, продуктовых модулей расширения ввода/вывода для Modicon M221, M241, M251 и M262. Аналоговый модуль ввода-вывода оснащен 4 входами и 2 выходами со знаком + 11 бит и входным разрешением 12 бит. Это модуль ввода/вывода с номинальным напряжением питания 24 В пост. тока, потреблением тока 45 мА, 55 мА при 5 В пост. тока через разъем шины, 55 мА, 100 мА при 24 В пост. тока через внешний источник питания. Данное изделие может управлять приводами переменной скорости или любым устройством, оснащенным входом тока или напряжения. Он поддерживает рейку типа TH35-15, тип TH35-7,5 и соответствующую IEC 60715, а также пластину или панель с монтажным комплектом. Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке Modicon TM3 с логическими контроллерами. Повысьте производительность своего контроллера с помощью системы ввода/вывода Modicon TM3.

Основные характеристики

• Серия: Modicon TM3
• Тип продукта: Модуль аналогового ввода/вывода
• Совместимость серий продукта: Modicon M221, Modicon M241, Modicon M251, Modicon M262
• Количество аналоговых входов: 4
• Количество аналоговых выходов: 2
• Тип подключения: ток 4...20 мА, ток 0...20 мA, напряжение: 0...10 В, напряжение: - 10...10 В
• Тип кабеля: Кабель со скрученными экранированными парами <30 м для входа/выхода цепи
• Типовой потребляемый ток: 45 мА в 5 В постоянный ток режим холостого хода, 55 мА в 5 В постоянный ток полная нагрузка, 55 мА в 24 В постоянный ток режим холостого хода, 100 мА в 24 В постоянный ток полная нагрузка
• Степень защиты IP: IP20
• Степень загрязнения: 2
• Рабочая температура окружающей среды: -10…55 °C (горизонтальная установка), -10…35 °C (вертикальная установка)
• Рабочая высота: 0...2000 м
• Габаритные размеры (ШхВхГ): 23,6×90×70 мм
• Сертификация: CE, UKCA, RCM, EAC, CULus, CULus HazLoc
• Стандарты: IEC 61131-2

Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
