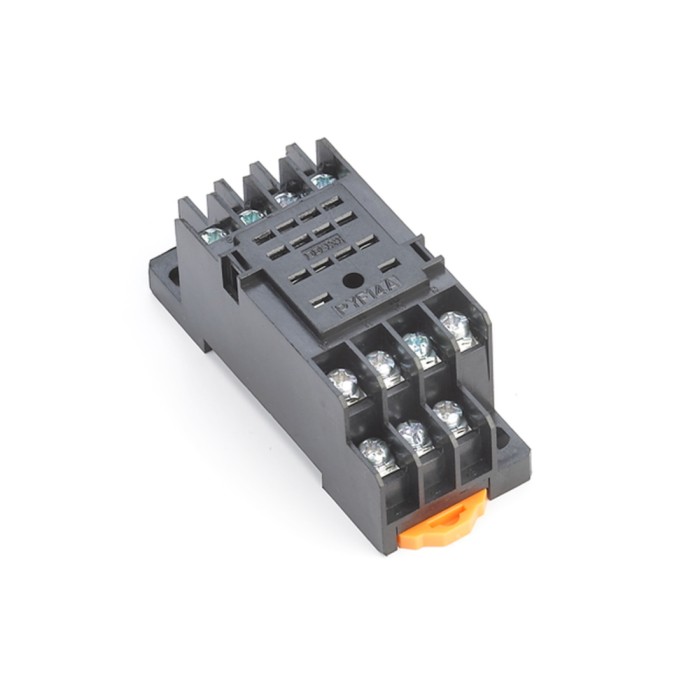

Разъём для крепления на DIN-рейку пром. реле Himel HDZ9 4 конт. 3-5А

Описание Разъём для крепления на DIN-рейку пром. реле Himel HDZ9 4 конт. 3-5А

Разъём для крепления на DIN-рейку пром. реле Himel HDZ9 4 конт. 3-5А
Розетка серии HDZ9 предназначена для установки и подключения промежуточных реле с 14 контактами (4 перекидных контакта — 4C/O). Изделие обеспечивает надежное механическое крепление реле и удобное подключение проводников в шкафах автоматики, распределительных щитах и панелях управления. Колодка рассчитана на номинальный ток 5 А и рабочее напряжение до 250 В AC. Подключение осуществляется через винтовые зажимы, допускающие подключение двух жестких проводников сечением 0,5…1,5 мм² без кабельных наконечников. Конструкция с плоскими выводами и смешанной компоновкой клемм обеспечивает удобство монтажа и обслуживания. Крепление выполняется винтами на монтажную панель, что гарантирует устойчивость соединения в условиях промышленной эксплуатации. Розетка соответствует стандарту IEC 61984, имеет сертификацию CE и обеспечивает электрическую прочность изоляции до 2500 В.

Основные характеристики

• Серия: HDZ9
• Тип продукта или компонента: Розетка (основание) для реле
• Количество выводов (контактов): 14
• Тип и состав контактов: 4 C/O (4 перекидных контакта)
• [In] Номинальный ток: 5 A
• Форма выводов: Плоские
• [Ue] Номинальное рабочее напряжение: 250 В AC
• Схема расположения контактных клемм: Смешанная
• Подключение — клеммы: Винтовые зажимные клеммы, 2 × 0,5…2 × 1,5 мм² (жёсткий провод без наконечника)
• Способ крепления: Винтовое крепление (на панель)
• Степень защиты: IP20
