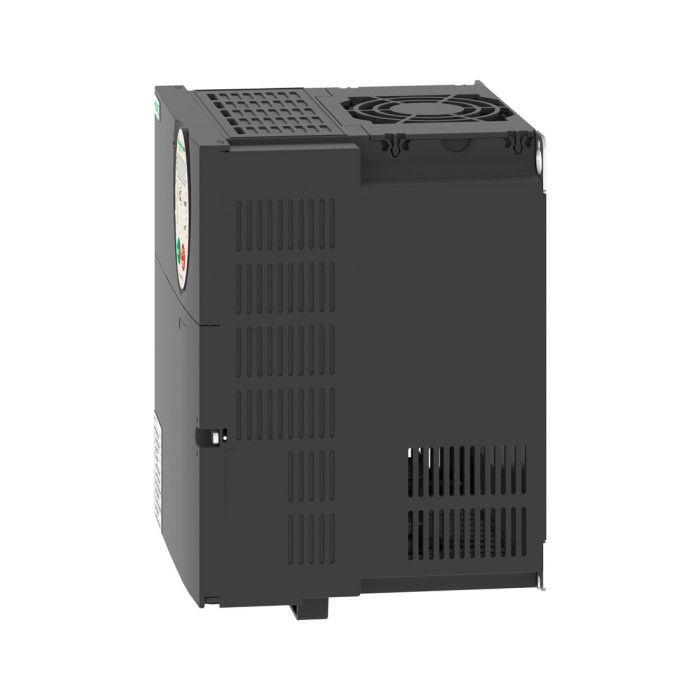

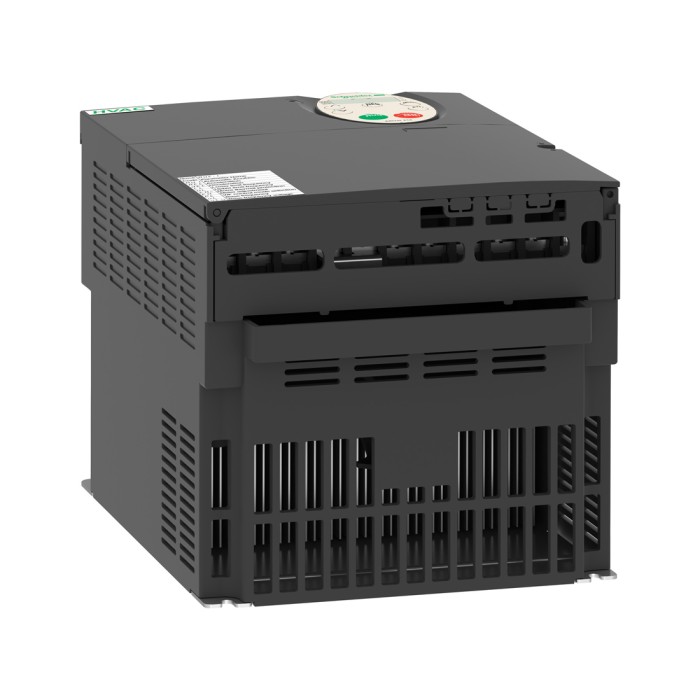

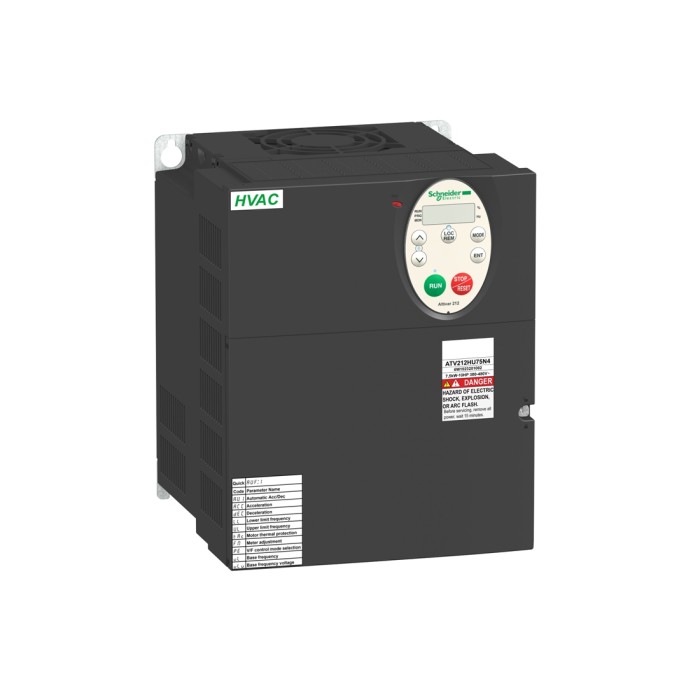

Преобразователь частоты SE ATV212 7,5Квт 480В IP21

Описание Преобразователь частоты SE ATV212 7,5Квт 480В IP21

Преобразователь частоты SE ATV212HU75N4 ATV212 7,5 кВт 480В IP21
Этот привод с регулируемой частотой вращения Altivar 212 может подавать питание на 3-фазные асинхронные двигатели. Его конструкция основана на принципе "экологически чистого" потребления энергии, при этом энергопотребление сокращается на 70% по сравнению с обычной системой управления. Благодаря технологии снижения повышения температуры кабеля привод Altivar 212 обеспечивает немедленную работу без нарушений в работе, исключая дополнительные опции, такие как линейный дроссель или дроссель постоянного тока для устранения гармоник тока. Он специально разработан для наиболее распространенных применений по управлению потоком рабочей среды в зданиях третичного сектора (HVAC), таких как отопление, вентиляция, кондиционирование воздуха и насосы. Altivar 212 поставляется с дополнительными дросселями двигателей, которые могут увеличить максимальную длину кабеля между приводом и двигателем и ограничить возмущение на клеммах двигателя. Привод Altivar 212 можно легко адаптировать ко всем системам управления зданием благодаря многочисленным функциям и протоколам связи. Он предназначен для монтажа в вертикальном положении (+/- 10°) на панели благодаря 4 крепежным отверстиям. Он имеет маркировку Green premium и соответствует директивам по защите окружающей среды, таким как RoHS, WEEE и т.д.

Основные характеристики

• Серия: Altivar 212
• Тип продукта: Преобразователь частоты
• Краткое название устройства: ATV212
• Назначение продукта: Асинхронные электродвигатели
• Специальная область применения продукта: Насосы и вентиляторы в ОВКВ
• Число фаз: Трехфазный
• Мощность двигателя, кВт: 7,5 кВт
• Мощность двигателя, л.с.: 10 лс
• Пределы напряжения питания: 323…528 В
• Частота сети питания: 50...60 Гц - 5...5 %
• Линейный ток: 11,7 А в 480 В, 14,7 А в 380 В
• Протокол порта связи: Modbus, LonWorks, METASYS N2, BACnet, APOGEE FLN
• Номинальное напряжение сети: 380...480 В - 15...10 %
• Фильтр помех: Класс C2 с интегрированным фильтром ЭМС
• Степень защиты IP: IP21
• Полная мощность: 12,2 кВ·А в 380 В
• Непрерывный выходной ток: 16 А в 380 В, 16 А в 460 В
• Выходная частота привода: 0,5…200 Гц
• Степень загрязнения среды: 3 в соответствии с IEC 61800-5-1
• Степень защиты IP: IP20 на верхней части без панели-заглушки на крышке в соответствии с IEC 61800-5-1, IP20 на верхней части без панели-заглушки на крышке в соответствии с IEC 60529, IP21 в соответствии с IEC 61800-5-1, IP21 в соответствии с IEC 60529, IP41 на верхней части в соответствии с IEC 61800-5-1, IP41 на верхней части в соответствии с IEC 60529
• Уровень шума: 51 дБ в соответствии с 86/188/EEC
• Рабочая высота 1000...3000 м ограничена до 2000 м, для распределительной сети "Corner Grounde. С уменьшением номинального тока на 1 % при увеличении в <= 1000 м без ухудшения номинальных значений
• Рабочая температура окружающей среды: -10…40 °C (без ухудшения номинальных значений) 40…50 °C (с понижающим коэффициентом)
• Габаритные размеры (ШхВхГ): 180×232×170 мм
• Сертификаты: C-Tick, UL, CSA, NOM 117
• Стандарты: IEC 61800-3, МЭК 61800-3 среда 1 категория C1, EN 61800-3 категория C3, IEC 61800-5-1, EN 61800-3 категория C2, МЭК 61800-3 среда 1 категория C2, МЭК 61800-3 среда 2 категория C2, МЭК 61800-3 среда 1 категория C2, EN 61800-3 категория C2, EN 61800-3 категория C3, МЭК 61800-3 среда 2 категория C3, МЭК 61800-3 среда 1 категория C3, UL тип 1, МЭК 61800-3 среда 2 категория C2, МЭК 61800-3 среда 1 категория C3, МЭК 61800-3 среда 2 категория C1, EN 55011 класс A группа 1, МЭК 61800-3 среда 2 категория C1, IEC 61800-5-1, МЭК 61800-3 среда 2 категория C3, IEC 61800-3, МЭК 61800-3 среда 1 категория C1

Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
