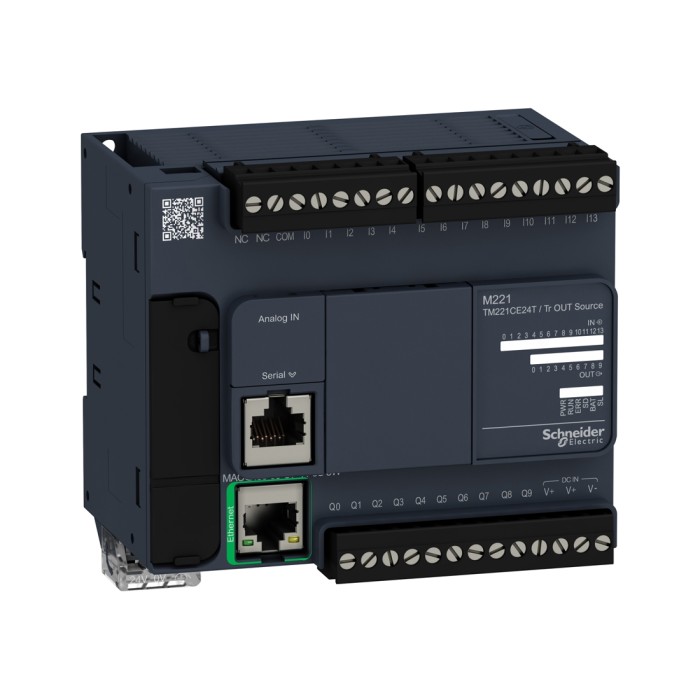

ПЛК M221-24IO SE TM221CE24T M221-24IO транзист источник ETH

Описание ПЛК M221-24IO SE TM221CE24T M221-24IO транзист источник ETH

ПЛК M221-24IO SE TM221CE24T M221-24IO транзист источник ETH
Данный контроллер ТМ221 входит в семейство логических контроллеров Modicon M221. Он поставляется со съемными клеммными блоками с винтовыми зажимами для подключения вводов/выводов, съемной клеммной колодкой с винтовыми зажимами для подключения источника питания, батарейкой с резервной батареей для подключения кнопок BR2032 и кабелем для подключения аналоговых входов. Логические контроллеры M221 оснащены тремя типами встроенных портов связи: Ethernet, последовательный канал RS 232/RS 485 и порт программирования USB mini-B. Он обеспечивает управление простыми машинами. Возможности логических контроллеров M221 можно расширить, используя Modicon TM3. Достижение эталонных показателей производительности с одновременным увеличением рентабельности за счет использования Modicon M221 и интуитивно понятного программирования машин в приложении Ecostruxure machine Expert Basic.

Основные характеристики

• Серия: Modicon M221
• Тип продукта: Логический контроллер
• Номинальное напряжение сети: 24 В постоянный ток
• Количество дискретных входов: 14, из них 4 быстродействующих входа в соответствии с МЭК 61131-2 тип 1
• Количество аналоговых входов: 2, 0...10 В
• Тип дискретного выхода: Транзисторный
• Количество дискретных выходов: 8
• Количество дискретных выходов: 10 транзисторных, 2 быстродействующих выходов
• Напряжение дискретного выхода: 24 В пост. тока
• Ток дискретного выхода: 0.5 А
• Количество дискретных входов/выходов: 24
• Пределы напряжения питания: 20,4…28,8 В
• Максимальный пусковой ток: 35А
• Потребляемая мощность, Вт: 14 Вт в 24 В (с модулем максимального количества вх/вых.), 4,8 Вт в 24 В (без модуля расширения I/O)
• Напряжение дискретного входа: 24 В
• Ток дискретного входа: 7 мА для входа, 5 мА для быстродействующего входа
• Тип защиты: Защита от перегрузки и короткого замыкания в 1 А
• Встроенные подключения: USB порт с mini B USB 2.0 разъем Последов. канал без развязки последов. 1 с RJ45 разъем и RS232/RS485 Ethernet с RJ45 разъем
• Порт Ethernet: 10BASE-T/100BASE-TX - 1 порт медный кабель
• Питание: Питание последовательного канала: 5 В, <200 мА
• Степень защиты IP: IP20 с защитной крышкой на месте
• Степень загрязнения среды: <= 2
• Высота над уровнем моря: 0...2000 м
• Рабочая температура окружающей среды -10…55 °C (горизонтальная установка) -10…35 °C (вертикальная установка)
• Габаритные размеры (ШхВхГ): 110×90×70 мм
• Сертификаты: ABS, EAC, RCM, cULus, LR, DNV-GL, CE, UKCA, cULus HazLoc LR
• Стандарты: IEC 61131-2, UL 508, CAN/CSA C22.2 No. 213, IACS E10, ANSI/ISA 12-12-01

Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
