Матричный коммутатор Lenkeng LKV424 (4K, 4x4)

Описание Матричный коммутатор Lenkeng LKV424 (4K, 4x4)

Матричный коммутатор Lenkeng LKV424 (4K, 4x4)

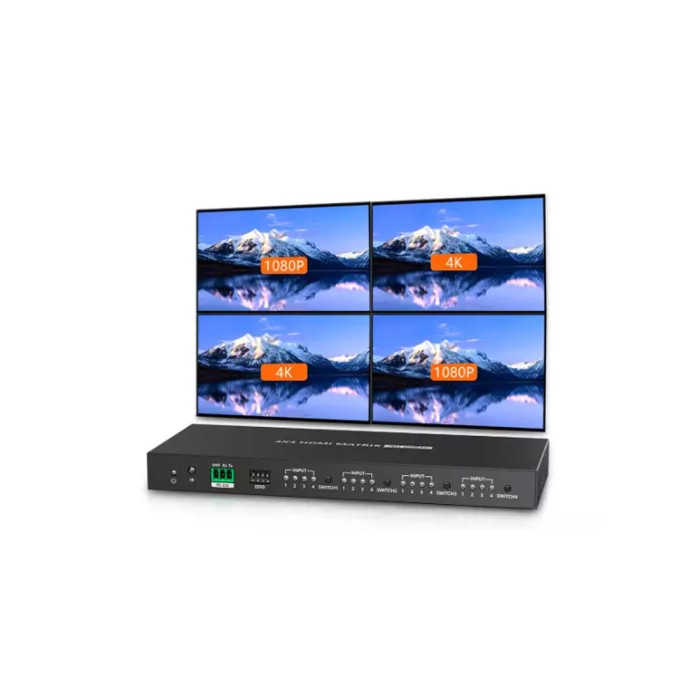

Lenkeng LKV424 — это матричный коммутатор HDMI-сигнала формата 4 входа на 4 выхода, позволяющий гибко распределять до четырёх источников видеосигнала на четыре независимых дисплея. Устройство поддерживает разрешение до 4096x2160@60Hz с обратной совместимостью и предназначено для профессионального применения в системах видеонаблюдения, образовании и обучении, на выставках и в вещании, а также в диспетчерских центрах.

Для чего нужен этот коммутатор

LKV424 решает задачу, когда несколько источников сигнала (компьютеры, медиаплееры, игровые консоли, камеры) нужно одновременно и независимо выводить на несколько дисплеев, без необходимости вручную переключать кабели. Любой из четырёх входов можно направить на любой из четырёх выходов в произвольной комбинации — это делает устройство удобным решением для конференц-залов, учебных классов, диспетчерских и видеостен, где требуется гибкая коммутация видеопотоков между разными экранами.

Основные функции

• Поддержка 4 входов и 4 выходов HDMI-сигнала
• Поддержка разрешения до 4096x2160@60Hz с обратной совместимостью
• Поддержка HDR10
• Несколько способов переключения: ИК-пульт дистанционного управления, кнопки на корпусе, управление по RS-232
• Настройка EDID продукта
• Функция Auto Down-scaling — любые два из четырёх HDMI-выходов поддерживают автоматическое понижение разрешения
• Защита от молний, скачков напряжения (surge protection) и статического электричества (ESD protection)

Требования к установке

• Источник сигнала: устройство с HDMI-выходом, например игровая приставка (PS4), ТВ-приставка, ПК и т.д.
• Устройство отображения: дисплей с поддержкой 4K или 1080P и HDMI-входом, например телевизор или проектор

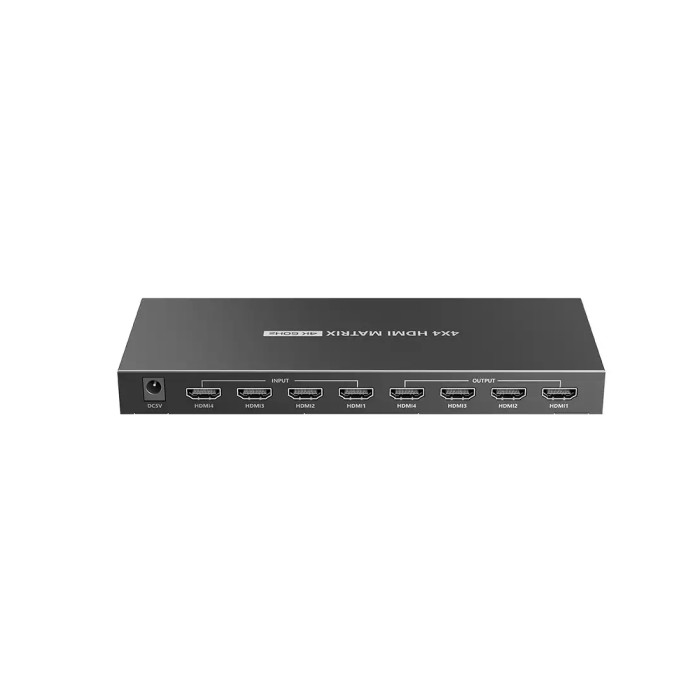

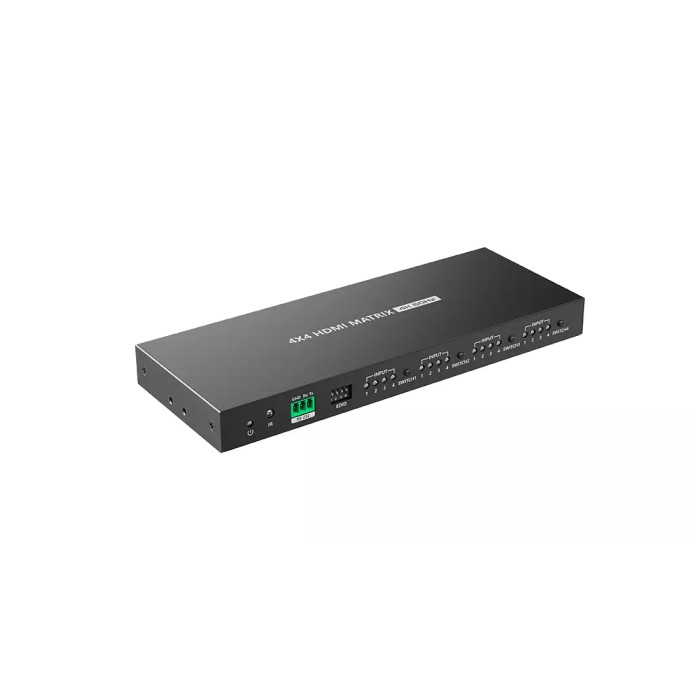

Панель разъёмов и индикация

• DC5V — подключение адаптера питания DC5V/1A
• HDMI вход 1,2,3,4 — подключение источников HDMI-сигнала
• HDMI выход 1,2,3,4 — подключение дисплеев с HDMI-входом
• Индикатор питания — при наличии питания горит жёлтым
• Окно приёма ИК-сигнала — приём команд с пульта дистанционного управления
• RS-232 — используется для управления по командам RS-232
• EDID DIP-переключатель — переключение разрешения на выходе
• Индикаторы HDMI-входа 1,2,3,4 — соответствуют входам HDMI 1,2,3,4
• Переключатели HDMI-выхода 1,2,3,4 — управление соответствующими выходами

Комплектация

• Матричный коммутатор — 1 шт.
• Адаптер питания 5V/1A — 1 шт.
• Пульт дистанционного управления — 1 шт.
• Крепёжные уши (Mounting Ear) — 2 шт.
• Винт заземления (Grounding Screw) — 2 шт.
• Терминальный блок — 1 шт.
• Винты — 6 шт.
• Руководство пользователя — 1 шт.

Порядок подключения

1. Подключите источники сигнала к HDMI-входам коммутатора с помощью HDMI-кабелей.
2. Подключите дисплеи к HDMI-выходам коммутатора с помощью HDMI-кабелей.
3. Включите питание устройств для начала работы.

Меры предосторожности

• Для предотвращения поражения электрическим током убедитесь, что устройство надлежащим образом заземлено.
• Не размещайте устройство рядом с радиаторами или источниками тепла, а также под прямыми солнечными лучами.
• Устанавливайте устройство в хорошо проветриваемом месте, не закрывайте вентиляционные отверстия.
• Не подвергайте устройство воздействию дождя и не размещайте вблизи воды.
• Не устанавливайте устройство на неровной или неустойчивой поверхности.
• Не вставляйте посторонние металлические предметы в отверстия корпуса.
• При использовании стороннего блока питания убедитесь, что его характеристики соответствуют требованиям устройства.

Lenkeng LKV424 — надёжное решение для профессиональной коммутации видеосигнала между несколькими источниками и дисплеями, обеспечивающее гибкость настройки и поддержку современных стандартов передачи изображения высокого разрешения.
