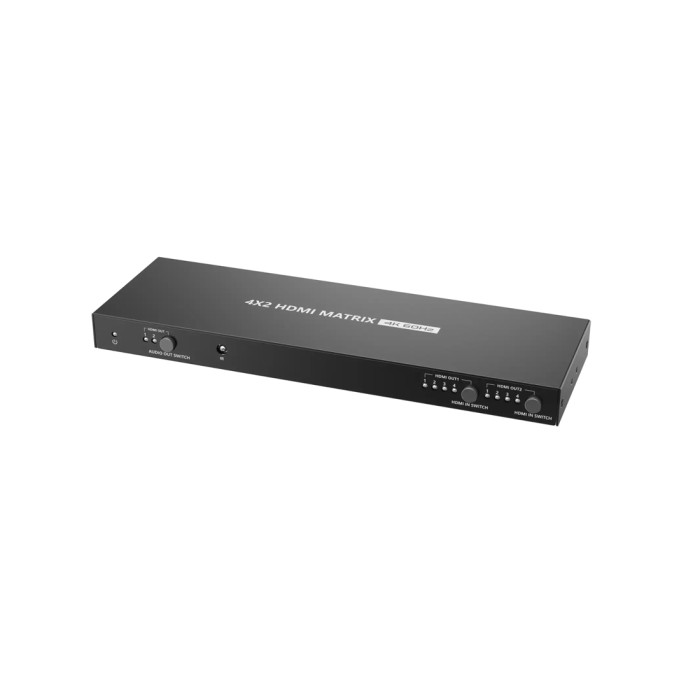

Lenkeng LKV422 — матричный HDMI-коммутатор формата 4x2: к нему подключаются четыре источника сигнала и два дисплея, и любой из источников можно вывести на любой из экранов независимо. В отличие от обычного переключателя (свитча), который отдаёт один выбранный источник на один выход, матрица работает как коммутационное поле: например, на первый экран можно подать изображение с компьютера, а на второй одновременно — с медиаплеера, и в любой момент поменять эту комбинацию местами или вывести один источник сразу на оба экрана.

Устройство поддерживает разрешение до 4096x2160@60 Гц с HDR10, поэтому подходит для современных источников 4K — ПК, ТВ-приставок, игровых консолей, камер и систем видеонаблюдения — без потери качества и без ограничения частоты кадров.

Для чего используется

• Системы видеонаблюдения и охраны— вывод изображения с нескольких регистраторов/камерных каналов на два монитора оператора.
• Обучение и тренинги— переключение между ноутбуком преподавателя, документ-камерой и медиаплеером на проектор и дополнительный экран.
• Выставки, шоурумы, ритейл— раздача контента на две витрины или панели с разным наполнением.
• Трансляции и студии— мониторинг нескольких источников на контрольных дисплеях.
• Ситуационные центры и диспетчерские— оперативное переключение источников без перекоммутации кабелей.
• Переговорные комнаты— несколько подключаемых устройств и два дисплея (основной и повторитель).

Видео: 4K, HDR и полоса 18 Гбит/с

Коммутатор построен на HDMI 2.0 с пропускной способностью 18 Гбит/с и поддержкой YUV 4:4:4 — это полная цветовая дискретизация без сжатия цвета, что критично для вывода компьютерного изображения: мелкий текст и тонкие линии интерфейса остаются чёткими, без цветной «бахромы» по краям символов. Поддерживается HDR10 для расширенного динамического диапазона.

Поддерживаемые разрешения: 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60, 3840x2160@24/25/30/50/60 и 4096x2160@24/25/30/50/60 Гц. Обратная совместимость со старыми режимами позволяет подключать и устаревшее оборудование.

Реализована защита контента HDCP 2.2 и HDCP 1.4— коммутатор корректно пропускает защищённый сигнал от лицензионных источников (стриминговые приставки, Blu-ray, консоли), с которым устройства без поддержки HDCP 2.2 дают чёрный экран.

Автоматическое понижение разрешения (auto down-scaling)

Выходы HDMI поддерживают автоматическое масштабирование вниз. Это решает частую практическую проблему: если источник выдаёт 4K, а один из подключённых дисплеев поддерживает только Full HD, коммутатор сам приведёт сигнал к возможностям этого экрана. В результате оба выхода дают изображение, даже если дисплеи разного класса, и не нужно вручную понижать разрешение на источнике или ставить отдельный скалер.

Способы управления

Переключение выполняется тремя способами, которые можно использовать одновременно:

• Кнопки на корпусе— отдельные кнопки выбора источника для выхода 1 и выхода 2, с индикацией.
• ИК-пульт (входит в комплект) — переключение входов и выходов на расстоянии; на корпусе есть ИК-приёмник.
• RS-232— управление командами от системы автоматизации или контроллера (Crestron, AMX, ПК с терминалом). Разъём 3-контактный (GND/Rx/Tx), скорость 9600 бод по умолчанию (переключается на 19200), 8 бит данных, 1 стоп-бит, без контроля чётности.

Система команд RS-232 предусматривает два режима. В первом переключение задаётся отдельной командой для каждой пары «выход–вход» (например, PS13R — на выход HDMI 1 подать вход HDMI 3; PA2R — подать вход 2 сразу на оба выхода). Во втором обе пары задаются одной командой вида PAPXPX: например, PAP3P1 означает «на выход 1 — вход 3, на выход 2 — вход 1». Команда PAXXR запрашивает текущее состояние коммутации, устройство отвечает строкой OKPXPX; при неверной команде возвращается ERR. Отдельные команды выполняют перезагрузку (Reset), сброс к заводским настройкам (Recover) и установку скорости порта (BaudXX). Это позволяет встроить коммутатор в сценарии «одна кнопка» на панели управления помещением и контролировать его состояние опросом.

Вывод звука отдельно от видео

Помимо звука в составе HDMI-сигнала коммутатор умеет выдавать аудио на внешнее оборудование:

• S/PDIF (оптический выход)— подключение AV-ресивера, звуковой панели или процессора оптическим кабелем.
• 3,5 мм L/R (стерео мини-джек)— подключение активных колонок или усилителя стереокабелем.

Отдельный переключатель Audio switch на корпусе выбирает, звук какого из выходов (HDMI 1 или HDMI 2) подаётся на аудиовыходы; состояние показывают индикаторы. Это удобно, когда в помещении один комплект акустики, а экранов два: звук идёт от нужного источника, независимо от того, что отображается на втором экране.

Поддерживаемые форматы звука: LPCM 7.1, DTS-HD, DTS-Audio, Dolby Digital Plus, Dolby TrueHD 7.1, Dolby Digital 7.1CH, Dolby Atmos — то есть коммутатор прозрачно пропускает многоканальные потоки на ресивер без перекодирования.

Разъёмы и элементы корпуса

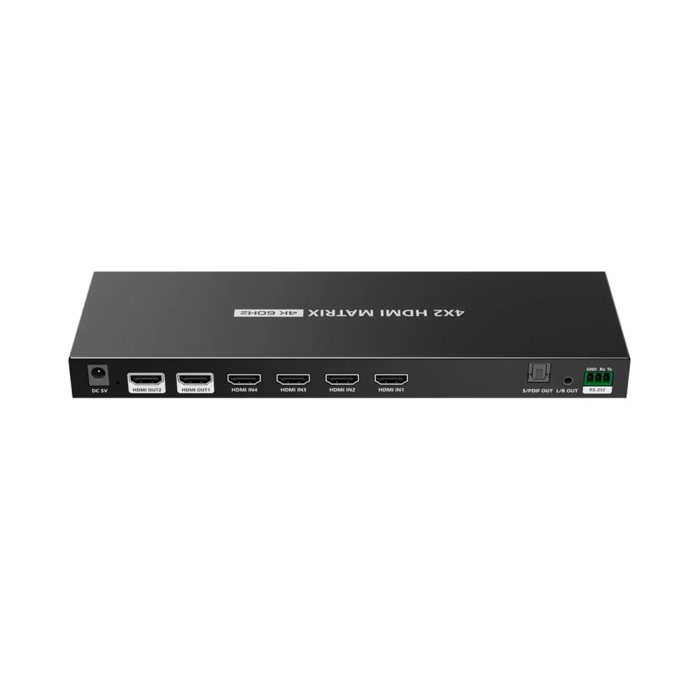

• Вход питания DC 5 В / 1 А
• HDMI-выходы 1, 2 — к дисплеям, проекторам, LED-экранам
• HDMI-входы 1, 2, 3, 4 — к источникам (ПК, DVD/Blu-ray, ТВ-приставка, консоль)
• S/PDIF out — оптический аудиовыход
• 3,5 мм L/R out — аналоговый стереовыход
• RS-232 — управление, клеммный блок в комплекте
• Reset — кнопка в отверстии (нажимается разогнутой скрепкой)

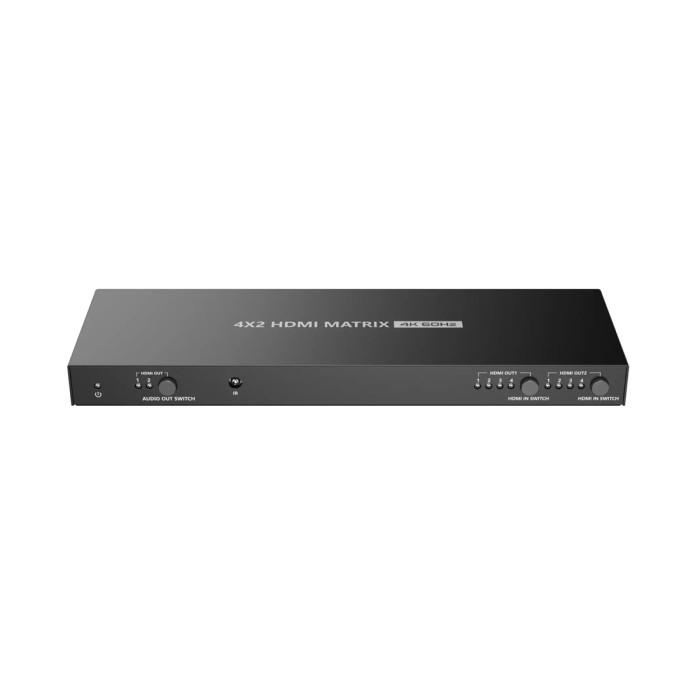

• Индикаторы: питания (жёлтый), активных входов 1–4, аудиовыхода 1/2; окно ИК-приёмника

Защита сигнала и надёжность

В устройство встроены грозозащита, защита от перенапряжения (surge) и защита от статического электричества (ESD) по стандарту IEC61000-4-2: контактный разряд уровня 2 (±4 кВ) и воздушный разряд уровня 3 (±8 кВ). Это важно при монтаже с длинными кабельными трассами и в объектах, где HDMI-линии проходят между помещениями или этажами — типичная причина выхода коммутаторов из строя именно наводки и статика.

Корпус металлический (сталь), чёрного цвета, с пассивным охлаждением — без вентилятора, то есть бесшумный. Потребление менее 4 Вт позволяет держать устройство включённым постоянно.

Габариты, монтаж и условия эксплуатации

• Размеры: 250,0 x 80,0 x 21,0 мм — тонкий корпус, устанавливается на полку стойки, за экраном или в лоток
• Вес: 375 г
• Крепление: в комплекте монтажные «уши» (2 шт.) и винты (6 шт.) для фиксации к поверхности или в стойку
• Заземление: винты заземления (2 шт.) в комплекте
• Питание: DC 5 В / 1 А, потребление менее 4 Вт
• Рабочая температура: −20 °C…+60 °C
• Температура хранения: −30 °C…+70 °C
• Влажность: 0–90% без конденсации

Широкий температурный диапазон (от −20 °C) допускает установку в неотапливаемых и слабо отапливаемых помещениях — техпомещениях, ангарах, уличных шкафах с защитой от влаги.

Комплект поставки

• Матричный коммутатор — 1 шт.
• Блок питания 5 В / 1 А — 1 шт.
• ИК-пульт дистанционного управления — 1 шт.
• Монтажные кронштейны («уши») — 2 шт.
• Винты — 6 шт.
• Винты заземления — 2 шт.
• Клеммный блок для RS-232 — 1 шт.
• Руководство пользователя — 1 шт.

Порядок подключения

1. Подключить источники к HDMI-входам кабелями HDMI.
2. Подключить дисплеи к HDMI-выходам.
3. При использовании управления — подключить контроллер к порту RS-232.
4. При необходимости отдельного вывода звука — подключить акустику или ресивер к разъёму L/R и/или S/PDIF.
5. Подать питание и начать работу.

Для стабильной работы на 4K рекомендуется использовать качественные HDMI-кабели с подтверждённой полосой 18 Гбит/с — на дешёвых кабелях именно 4K@60 Гц проявляется первыми артефактами и пропаданием сигнала.

Ключевые характеристики кратко

• Тип: матричный коммутатор HDMI 4 входа x 2 выхода
• HDMI 2.0, HDR10, YUV 4:4:4, HDCP 2.2 / 1.4
• Полоса пропускания: 18 Гбит/с
• Максимальное разрешение: 4096x2160@60 Гц (поддержка 3840x2160@60 Гц)
• Авто-понижение разрешения на выходах
• Управление: кнопки, ИК-пульт, RS-232 (9600/19200 бод)
• Аудиовыходы: S/PDIF оптический + 3,5 мм стерео, переключение источника звука
• Форматы звука: LPCM 7.1, DTS-HD, Dolby TrueHD 7.1, Dolby Digital Plus, Dolby Atmos
• Защита: грозозащита, защита от перенапряжения, ESD (IEC61000-4-2)
• Питание: DC 5 В / 1 А, менее 4 Вт
• Корпус: металл, чёрный, без вентилятора
• Габариты: 250 x 80 x 21 мм, вес 375 г
• Рабочая температура: −20 °C…+60 °C
