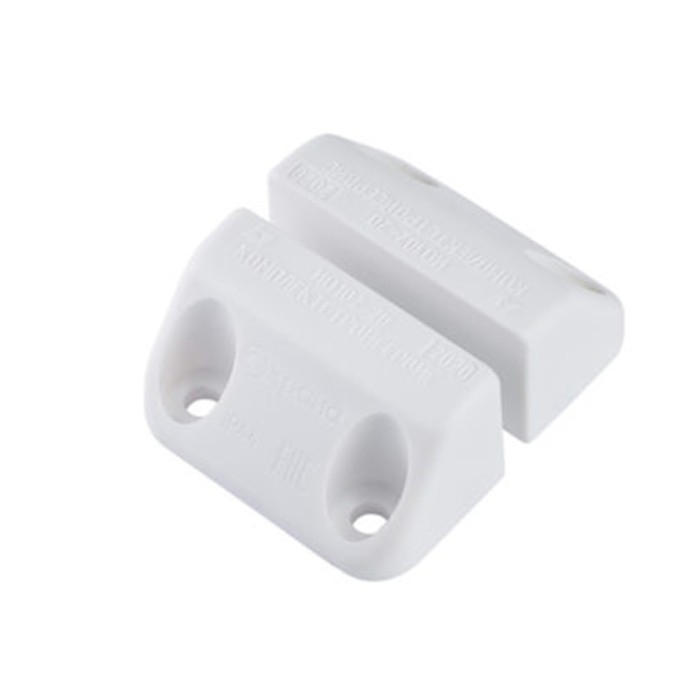

Извещатель охранный Комплектстройсервис ИО 102-20 Б2П В

Извещатель охранный Комплектстройсервис ИО 102-20 Б2П В

ИО 102-20 Б2П В— охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания или замыкания контактов геркона.

Назначение

ИО 102-20 Б2П В применяется для контроля открывания или смещения ворот, дверей, контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит для объектов, где требуется магнитоконтактный контроль крупных металлических и неметаллических конструкций с удобным подключением шлейфа сигнализации через винтовой клеммник внутри исполнительного блока.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
• Подходит для магнитопроводящих и магнитонепроводящих оснований.
• Пластмассовый корпус исполнительного и задающего блоков.
• Исполнение Б2П В — корпус типа Б, геркон с двумя контактами.
• Подключение проводов шлейфа сигнализации через винтовой клеммник внутри исполнительного блока.
• Формирование тревожного извещения путем размыкания или замыкания контактов геркона.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP44.
• Рабочий диапазон температур — от -50 до +50 °C.
• Средний срок службы — не менее 8 лет.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой поверхности, а задающий блок — на подвижной части. При открывании или смещении контролируемого элемента изменяется расстояние между блоками, что приводит к изменению состояния контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.

Технические характеристики

Монтаж

Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части контролируемой поверхности.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Паспорт — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-20 Б2П В — охранный магнитоконтактный извещатель в пластмассовом корпусе типа Б с двумя контактами геркона. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Подключение к шлейфу сигнализации выполняется через винтовой клеммник внутри исполнительного блока. Извещатель рассчитан на непрерывную круглосуточную работу и имеет степень защиты IP44.
