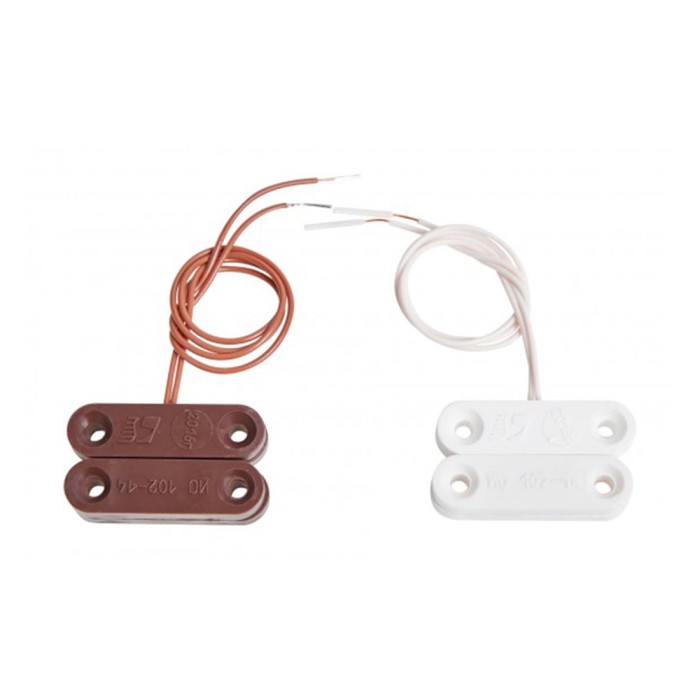

Извещатель охранный Комплектстройсервис ИО 102-14

Извещатель охранный Комплектстройсервис ИО 102-14

ИО 102-14— охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также для контроля других конструктивных элементов зданий и сооружений на открывание или смещение.

При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге путем размыкания шлейфа сигнализации контактами встроенного геркона. Сигнал может передаваться на пульт централизованного наблюдения, приемно-контрольный прибор или концентратор.

Назначение

Извещатель ИО 102-14 применяется для охраны дверей, оконных створок и других подвижных элементов строительных конструкций. Модель предназначена для открытой установки на поверхности охраняемой конструкции.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для блокировки дверных и оконных проемов.
• Подходит для организации устройств типа «ловушка».
• Контролирует открывание или смещение конструктивных элементов зданий и сооружений.
• Открытая установка на поверхности охраняемой конструкции.
• Состоит из исполнительного блока и задающего блока.
• Исполнительный блок выполнен в виде магнитоуправляемого датчика.
• Задающий блок представляет собой управляющий магнит.
• Пластмассовые корпуса прямоугольной формы.
• Подключение к шлейфу сигнализации двумя многожильными проводами.
• Полярность подключения значения не имеет.
• Рассчитан на непрерывную круглосуточную работу.
• Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

При расстоянии между исполнительным и задающим блоками 12 мм и менее контакты исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния между блоками до 45 мм и более контакты размыкаются, что обеспечивает формирование извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга вдоль наибольшей стороны составляет 3 мм.

Технические характеристики

Монтаж

Управляющий магнит устанавливается на подвижной части контролируемой поверхности: двери, оконной створке или аналогичном элементе. Датчик устанавливается вдоль линии разъема контролируемых поверхностей параллельно задающему элементу. Крепление датчика и управляющего магнита выполняется шурупами.

При установке на металлическую поверхность крепление выполняется на прокладках из дерева, текстолита, эбонита или гетинакса толщиной от 25 до 30 мм.

Комплект поставки

• Датчик — 1 шт.
• Управляющий магнит — 1 шт.
• Паспорт — 1 шт. на одну транспортную тару.

Краткое описание

Комплектстройсервис ИО 102-14 — малогабаритный охранный магнитоконтактный извещатель для открытой установки. Предназначен для контроля дверных и оконных проемов, а также других конструктивных элементов на открывание или смещение. Извещатель подключается к шлейфу охранной сигнализации, не требует соблюдения полярности подключения и рассчитан на непрерывную круглосуточную эксплуатацию.
