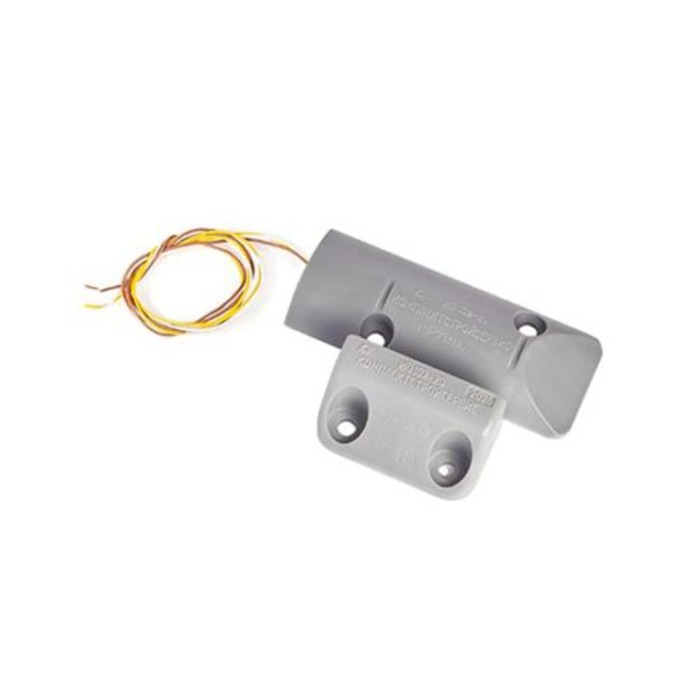

Извещатель охранный Комплектстройсервис ИО 102-20 А3П (1)

Извещатель охранный Комплектстройсервис ИО 102-20 А3П (1)

ИО 102-20 А3П (1)— охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания или замыкания контактов геркона.

Назначение

ИО 102-20 А3П (1) применяется для контроля открывания или смещения ворот, дверей, контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит для охраны крупных металлических и неметаллических конструкций, где требуется магнитоконтактный контроль с использованием геркона с тремя контактами.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
• Подходит для магнитопроводящих и магнитонепроводящих оснований.
• Пластмассовый корпус исполнительного и задающего блоков.
• Исполнение А3П — корпус типа А, геркон с тремя контактами.
• Исполнение «(1)» — поставка без гофрорукава.
• Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
• Формирование тревожного извещения путем размыкания или замыкания контактов геркона.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP44.
• Рабочий диапазон температур — от -50 до +50 °C.
• Средний срок службы — не менее 8 лет.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой поверхности, а задающий блок — на подвижной части. При открывании или смещении контролируемой конструкции изменяется расстояние между блоками, что приводит к изменению состояния контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.

Технические характеристики

Монтаж

Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части контролируемой поверхности.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Паспорт — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-20 А3П (1) — охранный магнитоконтактный извещатель в пластмассовом корпусе с герконом на три контакта. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Исполнение «(1)» поставляется без гофрорукава. Извещатель рассчитан на непрерывную круглосуточную работу, имеет степень защиты IP44 и подключается к шлейфу приемно-контрольного прибора.
