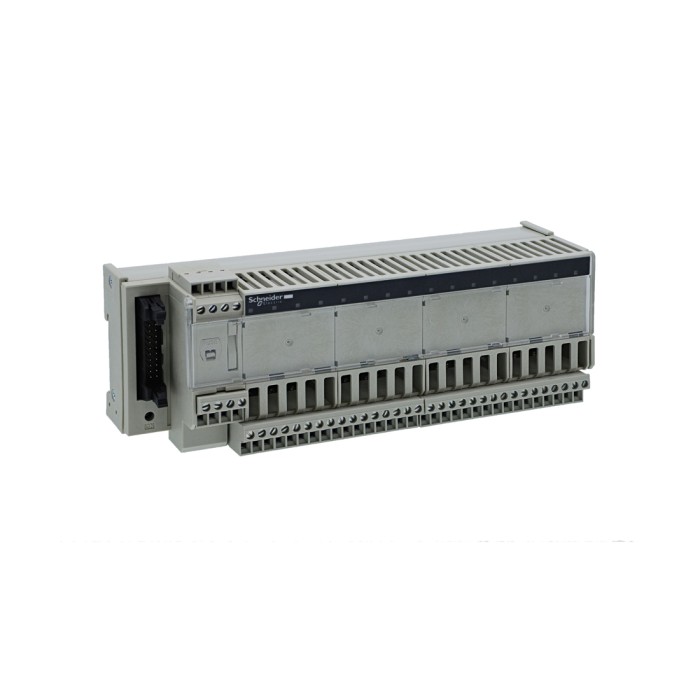

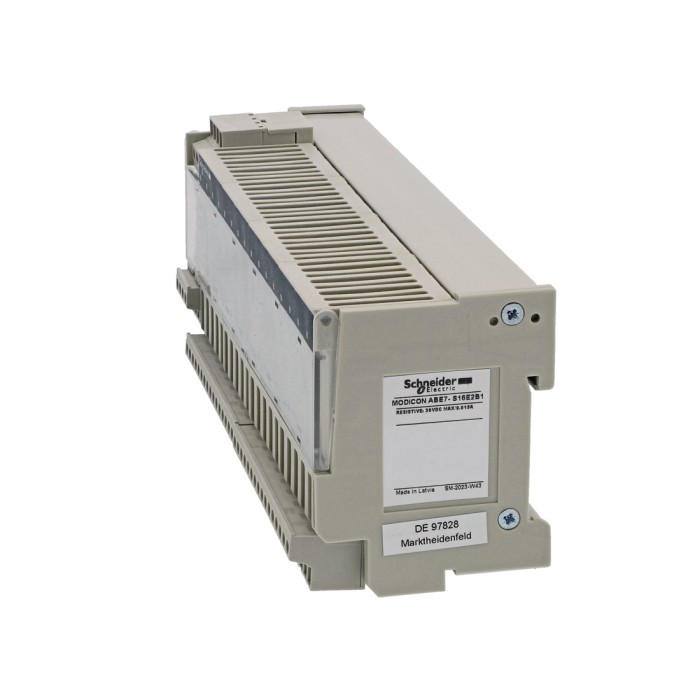

База Telefast SE ABE7S16E2B1 16 дискретных входов гальваноразвязка

Описание База Telefast SE ABE7S16E2B1 16 дискретных входов гальваноразвязка

База Telefast SE ABE7S16E2B1 16 дискретных входов гальваноразвязка
Данное изделие является частью линейки Modicon ABE7, ассортимента соединительных баз для предварительно собранных систем Telefast. Это изделие обеспечивает быстрое подключение модулей ввода/вывода. Он оснащен клеммами с винтовыми зажимами для электрического подключения. Они подходят для любых типов промышленного применения. Крепление выполняется зажимами (симметричная DIN рейка 35 мм) и винтами (сплошная плата с монтажным комплектом). Modicon ABE7 означает более высокую простоту для рационализации проводки в оборудовании системы автоматизации. Предварительно собранная система, обеспечивающая подключение и адаптацию управляющих сигналов плат ПЛК, оборудованных соединителями HE10.

Основные характеристики

• Серия: Modicon ABE7
• Тип продукта: Доп. блок полупроводникового входного реле
• Номинальное напряжение питания: 24 В постоянный ток (конец со стороны ПЛК), 24 В постоянный ток (конец датчика)
• Номинальное напряжение питания: 19...30 В в соответствии с IEC 61131-2
• Количество каналов: 16
• Количество клемм на канал: 2
• Соединения – клеммы: винтовые зажимы, 1 x 0,09, 0,1 x 1,5 мм², 0,09…1,5 мм² (AWG 28...AWG 16) гибкий С кабельным наконечником, винтовые зажимы, 1 x 0,14...1 x 2,5 мм², 0,14…2,5 мм² (AWG 26...AWG 12) жесткий кабель, винтовые зажимы, 1 x 0,14...1 x 2,5 мм², 0,14…2,5 мм² (AWG 26...AWG 14) гибкий, без наконечника, винтовые зажимы, 2 x 0,09...2 x 0,75 мм², 0,09…0,75 мм² (AWG 28...AWG 20) гибкий, с кабельным наконечником, винтовые зажимы, 2 x 0,2...2 x 2,5 мм², 0,2…2,5 мм² (AWG 24…AWG 14) жесткий кабель
• Пределы напряжения питания: 19…30 В постоянный ток (конец со стороны ПЛК) в соответствии с IEC 61131-2
• Ток на канал: 0,012 А
• Степень защиты IP: IP2x соответствует стандарту IEC 60529
• Степень загрязнения: 2 в соответствии с IEC 60664-1
• Температура окружающей среды: -5…60 °C в соответствии с IEC 61131-2
• Сертификаты: UL, CSA, DNV, GL, EAC
• Стандарты: МЭК 61131-2 тип 1
