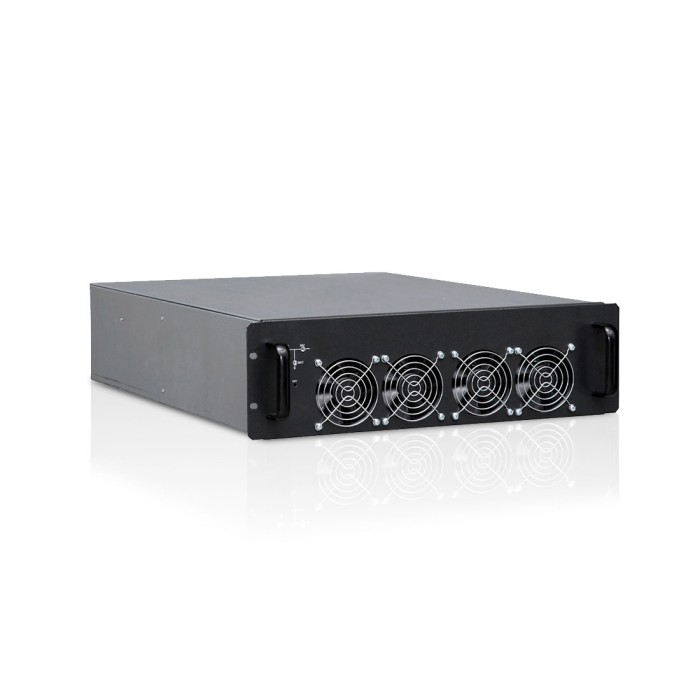

Силовой модуль SVC PM20X

Описание Силовой модуль SVC PM20X

Силовой модуль SVC PM20XСиловые модули позвояют реализовать паралельные системы для увеличения мощности, или настроить паралельную резервную систему бесперебойного питания. "Горячая" переустановка и замена силовых модулей сводят к минимуму эексплуатационные расходы на сервис.
Основные параметры силового модуля：
Топология: онлайн (double-conversion).
Тип: горячезаменяемый модуль (hot-swappable).
Номинальная мощность модуля: ~20 kVA / ~18 kW.
Фазность вход/выход: 3 фазы + N + PE (380 V/400 V/415 V).
Диапазон входного напряжения: примерно –20 %…+25 % номинала без перехода в байпас.
Входной коэффициент мощности: >0.99.
THDi (искажение входного тока): <3 % при линейной нагрузке.
Коэффициент мощности выхода: 0.9.
THDu (гармоники на выходе): <1.5 % (линейная нагрузка).
Крест-фактор (crest factor): 3:1.
Перегрузочная способность: • 110 % длительно 1 ч • 125 % 10 мин • 150 % 1 мин
Система управления: DSP + IGBT (интегрированный силовой модуль).
Интерфейсы: RS232, RS485, сухие контакты; опционально SNMP.
Дисплей: LCD + LED, сенсорные клавиши.
Класс защиты: IP20.
Эффективность: примерно 95 % в нормальном режиме; до ≈98 % в ECO-режиме (зависит от конфигурации).
Рабочая температура: примерно 0 °C…40 °C.
Уровень шума: ≈55 дБ на 1 м.
Вес силового модуля: ~22 кг.
Габариты модуля: примерно 440 мм × 590 мм × 134 мм (Ш × Г × В)
