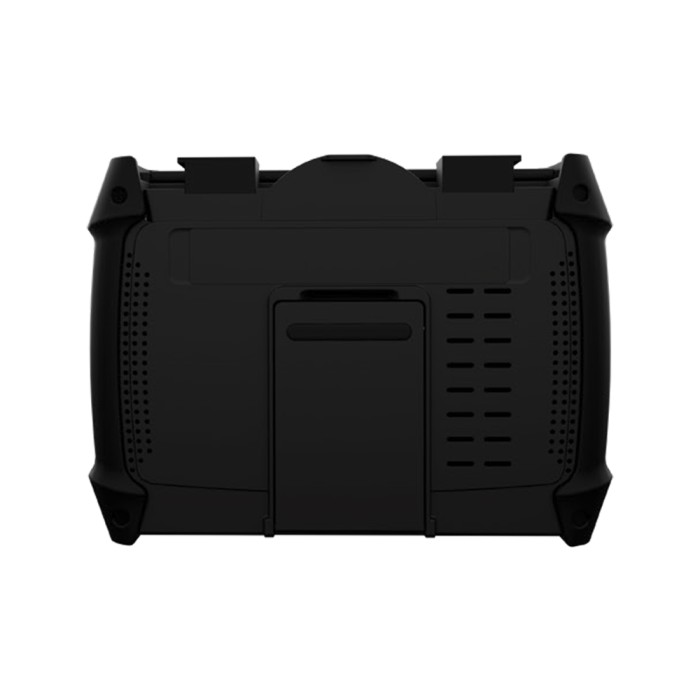

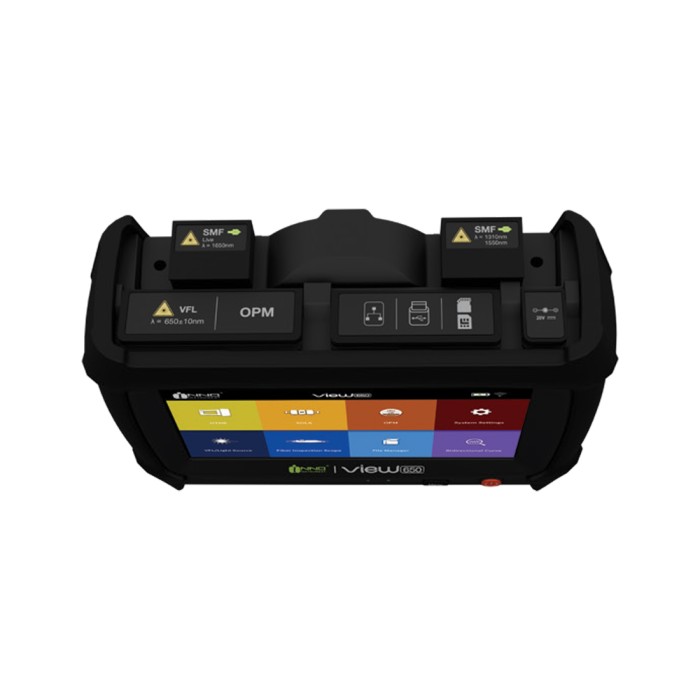

Рефлектометр модульный VIEW650

Описание Рефлектометр модульный VIEW650

Рефлектометр оптический от INNO INSTRUMENT – VIEW650 . VIEW650 от INNO Instrument разработан для специалистов, которым необходимы точность, эффективность и уверенность в каждом измерении.
Как современный оптический рефлектометр (OTDR), VIEW650 позволяет с высокой точностью оценивать состояние волоконно-оптических линий связи — выявлять повреждения, подтверждать рабочие характеристики и обеспечивать качество сети. Но главное его преимущество заключается в том, насколько органично он вписывается в рабочий процесс.
Благодаря модульной платформе, интуитивно понятному сенсорному интерфейсу и высокой скорости отклика, VIEW650 обеспечивает универсальность применения в самых разных условиях — от построения сетей последней мили до магистральных и городских сетей. Прибор помогает работать быстрее и эффективнее, предоставляя надёжные результаты, которым можно доверять.

Основные характеристики VIEW650

Размер дисплея

• 7 дюймов, высокояркий TFT LCD
• Разрешение: 800 × 480
Единицы измерения

• м / км / миля / фут
Диапазон измерений

• км: 0.8 м ~ 320 км
Импульсная длительность

• 3 нс ~ 20 мкс (в модуле 10)
• 3 нс ~ 1 мкс для MM тестирования (в модуле 7)
Точность измерений

• ±(1 м + интервал + 0.005% × измеряемое расстояние)
Линейность

• 0,02дБ
Точки выборки

• 256 000 точек
Показатель преломления

• 1.000000 – 2.000000
Разветвление (сплиттер)

• До 1:128
Разрешение

• 0.04 м – 10.24 м
Разрешение по уровню потерь

• 0.001 dB
Аккумулятор

• 6900 мАч
• Время работы: до 12 часов
Форматы файлов

• SOR, BMP, SOLA, PDF
Внешние подключения

• USB 2.0 × 2
Совместимые коннекторы

• UPC / SPC
• SC / FC / LC
Питание

• AC: 100–240V, 50–60Hz
• DC: 19V, 3.42A
VFL (визуальный локатор неисправностей)

• Порт: универсальный коннектор
• Длина волны: 650 nm ± 20 nm
• Режимы: CW / 1Hz / 2Hz
• Выходная мощность: 1 mW
Источник света

• Выходная мощность: -5 dBm
OPM (оптический измеритель мощности)

• Диапазон длины волны: 800–1700 nm
• Калибровка: 850 / 980 / 1300 / 1490 / 1550 / 1625 / 1650 nm
• Диапазон измерений: -70 ~ +6 dBm
Габариты и вес

• Размер: 159 × 218 × 70 мм (без резинового бампера)
• Вес: 1.70 кг (с аккумулятором)


ПРОГРАММНЫЕ ФУНКЦИИ


• Обновление программного обеспечения-простое обновление через USB-накопитель
• Автоматический режим-автоматическая оптимизация параметров и процесса тестирования
• INNO PC Program-инструмент для анализа и редактирования результатов измерений OTDR и SOLA
• Формирование отчётов PDF-создание отчётов по результатам тестирования в формате PDF
PDF Viewer (просмотр PDF)

• Просмотр PDF-файлов прямо на экране устройства
• Передача файлов через USB и Wi-Fi
• Быстрая отправка результатов тестирования через USB и Wi-Fi
• Подключение к принтеру-печать через подключённый принтер
• Редактирование расстояния-ручное изменение значений расстояния в режиме OTDR
• Определение макроизгибов-обнаружение микро- и макроизгибов в режимах OTDR или SOLA
• Управление мышью-удобное управление через мышь, подключаемую по USB-порту
