Промежуточный зажим А-Оптик АО-SC

Описание Промежуточный зажим А-Оптик АО-SC

Поддерживающий промежуточный зажим А-Оптик АО-SSC
Поддерживающий промежуточный зажим А-Оптик АО-SSC используются для подвеса самонесущих оптических кабелей и кабелей типа “8” на на промежуточных и угловых опорах воздушной линии электропередачи, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементов зданий и сооружений при длине пролетов до 100 метров и углах поворота трассы до 25°. (разрушающая нагрузка 8Кн) .

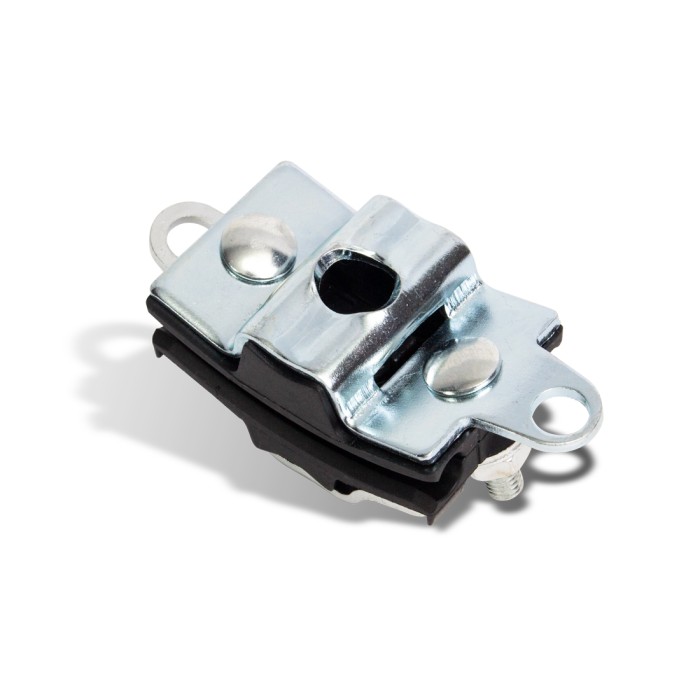

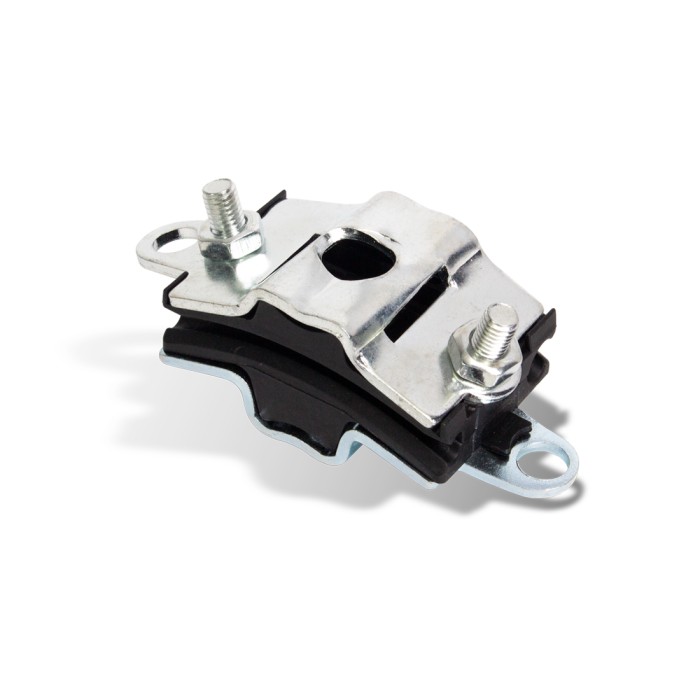

Состоит состоит из двух стальных оцинкованных пластин с вставками из УФ-стойкого термопластика. Дугообразные канавки позволяют использовать зажим на промежуточных опорах с углом поворота трассы кабеля до 25°. В зависимости от диаметра несущего троса, зажим размещают малой или большой канавкой вниз. В натяжном зажиме SSC в пластиковых соединительных пластинах имеются отверстия диаметром 15 мм. Зажим крепится на деревянных, железобетонных или металлических опорах любого диаметра при помощи стальной ленты или болта
Диаметр закрепляемого несущего элемента волоконно-оптического кабеля составляет 4-5 и 5-9 мм в зависимости от стороны крепления,
Основные особенности :
-Поддерживающий промежуточный зажим А-Оптик АО-SSC имеет две канавки, позволяющие крепить кабель типа «8» с диаметром несущего троса по изоляции от 4 до 9мм (4-5мм в малой и 6-9 мм в большой);

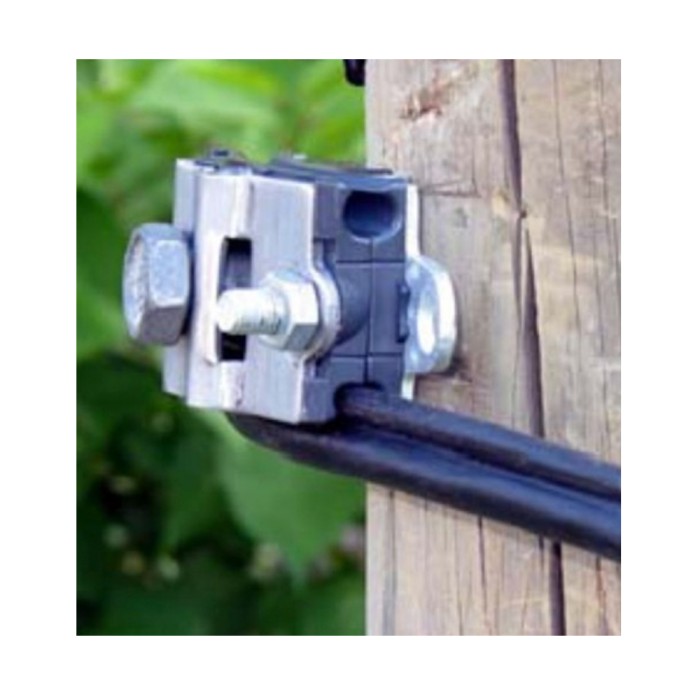

-зажим можно устанавливать на опорах всех типов, используя стальную ленту, или же с помощью болта (на просверленных насквозь опорах).
-винты затягиваются с помощью шестигранного ключа;
-пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке (падение дерева, наезд автомобиля);
-стальные пластины имеют два опорных отверстия для подвески раскаточного ролика при размотке кабеля. Эти отверстия также могут быть использованы для крепления двух анкерных зажимов;
-детали из нейлона обеспечивают электрическую изоляцию до 4 кВ между несущим тросом кабеля и зажимом (опорой).
