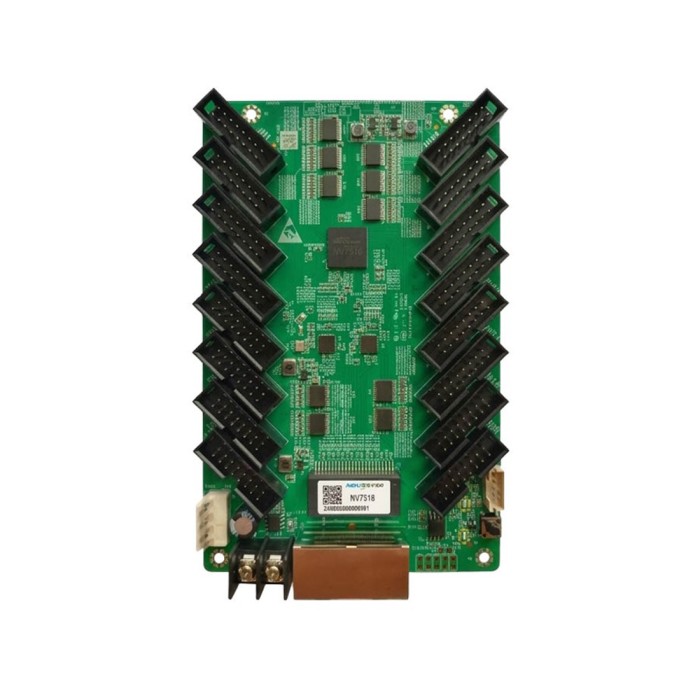

Приёмная карта Novastar NV7516

Описание Приёмная карта Novastar NV7516

Приёмная карта Novastar NV7516— это универсальное решение для управления светодиодными экранами, разработанное компанией NovaStar Tech Co., Ltd. Карта оснащена 16 стандартными разъемами HUB75E для обеспечения высокой стабильности передачи данных и поддерживает до 32 групп параллельных данных RGB.

Благодаря поддержке технологий Color Management, 18bit+, попиксельной калибровке яркости и цвета, а также возможности индивидуальной настройки Gamma для RGB и поворота изображения на 90°, карта значительно повышает качество визуализации и обеспечивает плавность отображения.

Ключевые преимущества

• Интерфейсы подключения — 16 разъемов HUB75E и поддержка до 32 групп RGB
• Улучшение цвета — поддержка стандартных (Rec.709 / DCI-P3 / Rec.2020) и пользовательских гамм
• Технология 18bit+ — увеличение градации серого в 4 раза для сохранения деталей при низкой яркости
• Попиксельная калибровка — устранение разницы в яркости и хроматичности диодов
• Устранение темных и ярких линий — быстрая коррекция стыков между модулями
• Индивидуальная настройка Gamma RGB — точный контроль баланса белого на низкой яркости
• Поворот изображения на 90° — поддержка углов 0°, 90°, 180° и 270°
• Низкая задержка — уменьшение задержки сигнала до 1 кадра (при наличии RAM в драйверах)
• Высокая надежность — петлевое резервирование (Loop Backup) и двойное резервирование прошивки
• Удобная диагностика — функции Mapping 1.1, Bit Error Detection и детекция обрывов кабеля

Технические характеристики

Максимальное разрешение:

• При драйверах PWM IC: 512 × 512 @ 60Hz (8-bit) / 512 × 256 @ 60Hz (10-bit)
• При обычных драйверах (Common IC): 512 × 384 @ 60Hz (8-bit) / 512 × 192 @ 60Hz (10-bit)

Интерфейсы и подключение:

• Разъемы подключения модулей: 16 × HUB75E
• Сетевые порты: 2 × Gigabit Ethernet (вход / выход / каскадирование)
• Дополнительные разъемы: 5-pin разъем для LCD-дисплея
• Органы управления: кнопка самотестирования (Self-Test Button)

Электрические параметры:

• Входное напряжение: DC 3.8 V – 5.5 V
• Номинальный ток: 0.5 A
• Номинальное энергопотребление: 2.5 W

Конструкция и габариты:

• Размеры платы: 91.5 × 145.6 × 19.3 мм
• Толщина платы: ≤ 2.0 мм (общая толщина с компонентами ≤ 20.0 мм)
• Вес нетто: 101.9 г

Условия эксплуатации:

• Рабочая температура: от -20°C до +70°C
• Рабочая влажность: 10% – 90% RH (без конденсата)
• Температура хранения: от -40°C до +85°C
• Влажность хранения: 0% – 95% RH (без конденсата)
