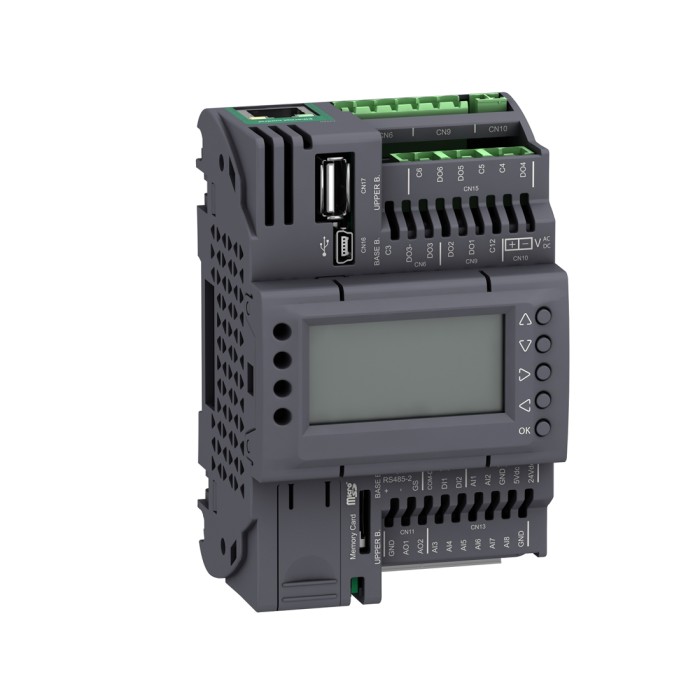

ПЛК М172 SE TM172PDG18R M172 дисплей 18 I/O ETH 2 MODBUS

Описание ПЛК М172 SE TM172PDG18R M172 дисплей 18 I/O ETH 2 MODBUS

ПЛК M172 SE TM172PDG18R M172 дисплей 18 I/O ETH R 2 RS485
Этот логический контроллер входит в семейство Modicon M171/M172/M173, предложение по управлению системами ОВКВ и насосами. Этот контроллер оснащен 2 цифровыми входами, 8 аналоговыми входами, 6 цифровыми выходами, 2 аналоговыми выходами и дисплеем. Он оснащен Ethernet-портом, портом шины CAN, 2 портами RS485, USB-A, USB-B, слотом для SD-карты, портом модуля связи. Это программируемый логический контроллер для систем ОВКВ и насосов. Этот контроллер предназначен для систем ОВКВ. Он совместим с клеммными блоками с винтовыми зажимами, выносным дисплеем и коммуникационными модулями. Он продается в 1-компонентной упаковке. Предназначен для монтажа на рейку 35 мм. Modicon Контроллеры M171/M172/M173 предназначены для применения в полных решениях по автоматизации для систем ОВКВ и насосного оборудования. Modicon серии M171/M172/M173 предназначены для OEM-производителей и помогают повысить прибыльность или энергоэффективность систем ОВКВ.

Основные характеристики

• Серия: Modicon M171/M172
• Тип продукта: Программируемые контроллеры
• Специальная область применения продукта: ОВиК
• Исполнение: Программируемый
• Общее ко-во входов/выходов: 18
• Количество дискретных входов: 2
• Количество дискретных выходов: 1 для релейных выходов SPDT с независимой общей точкой, 2 для релейных выходов SPST с одной общей точкой, 3 для релейных выходов SPST с независимой общей точкой
• Ток дискретного выхода: 3 А для реле SPST, 3 А для реле SPDT
• Количество аналоговых входов: 8 настраиваются попарно
• Количество аналоговых выходов: 2 напряжение/ток, диапазон: 4...20 мA или 0...10 В, или ШИМ (до 2 кГц)
• Количество портов: 1 порт CAN - Клеммный блок с винтовыми зажимами, 1 USB типа A - USB тип A female, 1 USB типа мини B - USB порт Mini-B, 2 RS485 - Клеммный блок с винтовыми зажимами (последовательная шина Modbus RTU или BACnet MS/TP), 1 Ethernet - RJ45 (Modbus TCP и BACnet IP с веб-сервером)
• Кол-во вх/вых.: 2 аналоговых выходов(с), 6 дискретных выходов(с), 8 аналоговых входов(с), 2 дискретных вводов(с)
• Напряжение дискретного входа: 24 В пер./пост. тока
• Ток дискретного входа: 5 мА переменный/постоянный ток
• Питание датчика: 5 В пост. Тока, 40 мА, поставляется с контроллером 24 В пост. тока в 100 мА поставляется контроллером
• Номинальное напряжение сети: 24 В +/- 10 % переменный ток, 20...38 В постоянный ток
• Потребляемая мощность, Вт: 11 Вт, 24 В пер./пост. тока
• Степень защиты IP: IP20
• Степень загрязнения среды: 2
• Высота над уровнем моря: 0...2000 м
• Температура окружающей среды: -20…60 °C

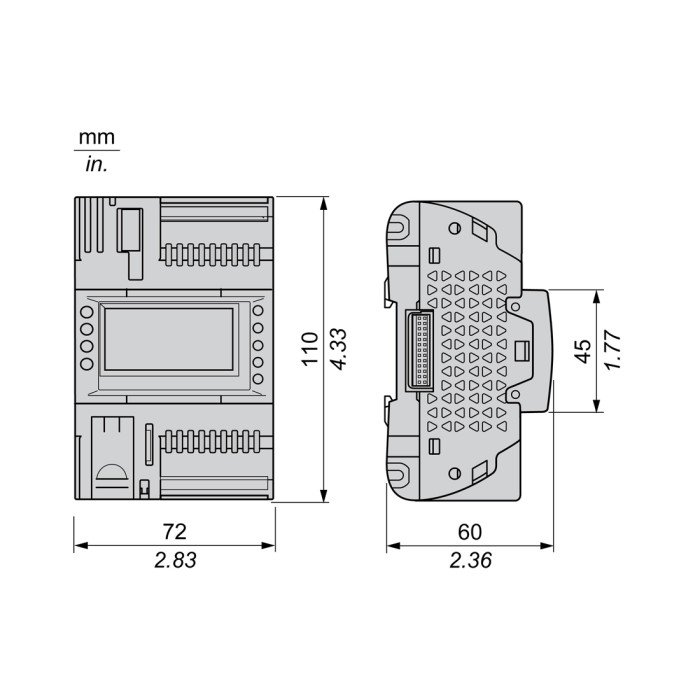

• Габаритные размеры (ШхВхГ): 72×110×60,5 мм
• Сертификаты: CSA, RCM, cURus, CE, EAC
• Стандарты: МЭК 61000-4-6, CAN/CSA-E60730-1, МЭК 61000-4-5, CSA E60730-2-9, МЭК 61000-4-2, UL 60730-1, МЭК 61000-4-3, EN 60068-2-27, UL 60730-2-9, EN 60068-2-6 Fc, МЭК 61000-4-4, EN 60730-2-9, IEC 61000-4-11, EN 60730-1, UL94 (материал V0)

Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
