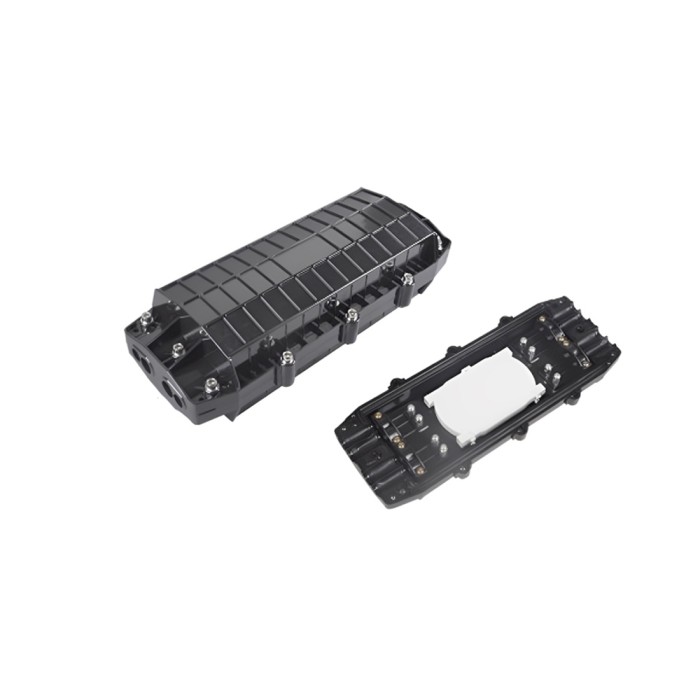

Муфта оптическая А-Оптик FH016

Описание Муфта оптическая А-Оптик FH016

Муфта оптическая проходная АО-FH016.
Оптическая муфта АО-FH016-96/144, (4*4) черная предназначена для соединения и распределения оптоволоконных кабелей в точках доступа пользователя. Основное назначение — соединение распределительных и вводных кабелей на открытом воздухе. Широко применяется в системах связи, сетях кабельного телевидения и оптоволоконных сетях благодаря прочной конструкции, герметичности и удобству монтажа. Муфта служит для разветвления, соединения и хранения наружных оптических кабелей.
Два типа подключения:
Прямое соединение
Ответвление (разветвление)
Устанавливается в различных условиях:
воздушная прокладка,
колодцы и трубопроводы,
заглублённая прокладка.
По сравнению с кроссовыми коробками муфта предъявляет более высокие требования к герметичности.
Основные особенности:
Надёжная механическая конструкция, устойчивая к агрессивным условиям окружающей среды и резким климатическим изменениям
Корпус из инженерного пластика PC: устойчив к воздействию кислот, щелочей и старению
Кассеты перелистываются как книжка, обеспечивают достаточный радиус изгиба (не менее 40 мм) и удобство укладки волокна
Каждое волокно и кабель обслуживаются независимо
Отличная организация маршрутизации волокон и достаточное пространство для хранения запаса
Эластичные резиновые уплотнители обеспечивают герметичность и защиту от влаги
Компактные размеры при большой ёмкости, простота технического обслуживания
Технические характеристики
Цвет: чёрный
Материал корпуса: PC (поликарбонат)
Уровень защиты: IP68
Входы/выходы: 4+4
Диаметр портов:
A: Ø16 мм
B: Ø20 мм
C: Ø20 мм
D: Ø16 мм
Габариты (Д×Ш×В): 430 × 190 × 110 мм
Вместимость
96 волокон: 4 кассеты × 24 волокна
144 волокна: 6 кассет × 24 волокна
Макс. вместимость одной кассеты: 24 волокна
Стандартная комплектация
Металлический ключ (гаечный): 1 шт
Металлические подвесы: 2 шт
Резиновая герметизирующая лента: 1 шт
Изолента: 1 шт
Кабельные стяжки 3×110 мм: 8 шт
Пластиковые заглушки: 8 шт
Водонепроницаемая резиновая лента: 2 шт
Термоусадочные гильзы 1,2×60 мм: 96 шт
Условия транспортировки и хранения
Избегать воздействия влаги, прямых солнечных лучей и давления при транспортировке
Хранить в закрытых сухих помещениях, вдали от источников огня и солнца
Температура хранения: от -25°C до +40°C
Хрупкие элементы требуют дополнительной защиты при перевозке
