КВМ-удлинитель ATEN CE690-AT-G

Описание КВМ-удлинитель ATEN CE690-AT-G

ATEN CE690-AT-G – USB DVI оптический KVM удлинитель (до 20 км)

CE690 — оптический KVM-удлинитель, который позволяет передавать сигналы DVI-видео, USB и RS-232 между локальным и удалённым блоками на расстояние до 20 км по одному волоконно-оптическому кабелю (одномодовому). Поддерживается управление с локальной и удалённой консоли (USB клавиатура, USB мышь и монитор). Также реализована поддержка сенсорных панелей (до 10 точек касания), HDCP и двунаправленного RS-232.

Характеристики ATEN CE690

• Передача DVI-сигналов по одному оптоволоконному кабелю со скоростью до 3.125 Гбит/с
• Поддержка разрешения до 1920 × 1200 @ 60 Гц (24-бита)
• Двухконсольный режим — доступ с локальной и удалённой консоли
• Передача USB-сигналов двунаправленно (для клавиатуры, мыши и USB-устройств)
• Передача RS-232 (до 115 кбит/с)
• Поддержка сенсорных панелей до 10 точек касания (без драйверов)
• Защита от электростатических разрядов — 8 кВ (контакт) / 15 кВ (воздух)
• Совместимость с HDCP
• Кнопка “Wake-up PC” на удалённом модуле для пробуждения ПК через RS-232
• Рабочий режим без установки драйверов — plug-and-play

Спецификация ATEN CE690-AT-G

• Локальный блок (CE690L): разъёмы: 1 × DVI-D, 1 × USB (клавиатура/мышь), 1 × USB (для сенсора), 1 × аудио выход, 1 × микрофон, 1 × RS-232, 1 × SFP (оптика)

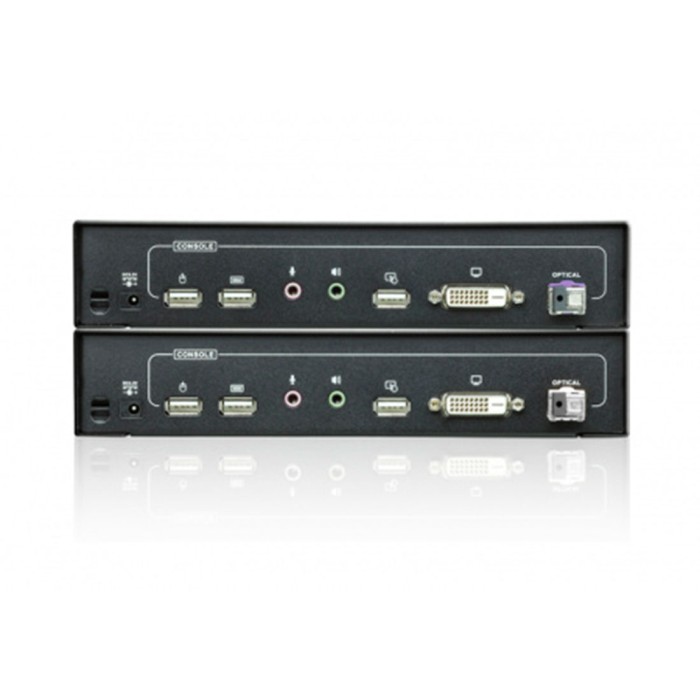

• Удалённый блок (CE690R): аналогичные консольные порты: DVI-D, USB, аудио, микрофон, RS-232, SFP
• Светодиоды: индикаторы локального/удалённого/связи
• Кнопки: режим работы, Wake-up PC
• Видео: до 1920×1200 @ 60 Гц, 24 бита
• Оптическая связь: одномодовый SFP LC, длина до 20 км
• Энергопотребление: CE690L ~10,2 Вт, CE690R ~9,0 Вт @ 5.3 В
• Рабочая температура: 0–50 °C
• Температура хранения: –20–60 °C
• Влажность: 0–80 % (без конденсации)
• Корпус: металлический
• Масса: ≈1.12 кг (каждый модуль)
• Размеры: около 21,50 × 16,33 × 4,18 см (локальный), 21,50 × 16,29 × 4,18 см (удалённый)

Комплектация

• 1 × CE690L (локальный модуль)
• 1 × CE690R (удалённый модуль)
• 1 × специальный KVM-кабель (DVI-D + USB + аудио, 1,8 м)
• 1 × USB-кабель (1,8 м)
• 2 × блока питания и кабели питания
• 1 × монтажный комплект
• 1 × руководство пользователя
