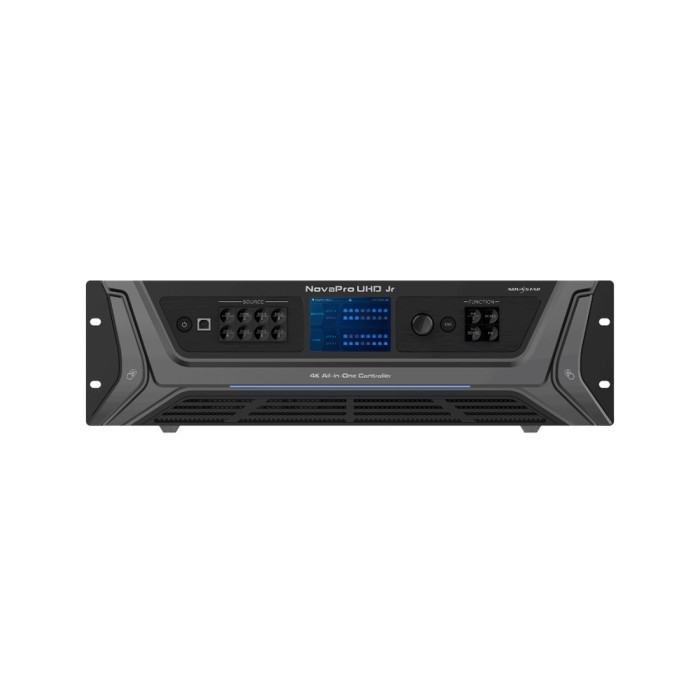

Контроллер NovaStar NovaPro UHD Jr

Описание Контроллер NovaStar NovaPro UHD Jr

Контроллер NovaStar NovaPro UHD Jr

NovaPro UHD Jr — это новый универсальный контроллер от NovaStar, который объединяет отличные возможности видеопроцессинга, функции отправки сигналов и конфигурации LED-экранов.

NovaPro UHD Jr предоставляет разнообразные видеовходные разъемы, поддерживает обработку и отправку изображений с разрешением 4K×2K при 60 Гц.

С помощью интеллектуального программного обеспечения V-Can от NovaStar, NovaPro UHD Jr позволяет создавать более сложные эффекты мозаики и упрощает управление.

NovaPro UHD Jr может передавать обработанное видео на LED-экран через разъемы Neutrik Ethernet и оптические волокна. Благодаря своим мощным возможностям видеопроцессинга и функции отправки сигналов, NovaPro UHD Jr отлично подходит для систем управления сценами, конференц-залов, мероприятий, выставок и других высококлассных арендных приложений, а также для экранов с мелким пиксельным шагом.

•  Разнообразие входов и выходов: 1xDP 1.2, 4xDVI, 1xHDMI 2.0 с контурным выходом и 2x12G-SDI с контурным выходом.
• Обеспечивает 16-кратный выход Neutrik Ethernet и 4-кратный выход оптического волокна с пропускной способностью до 10 400 000 пикселей.
• Максимальная ширина 16 К, а максимальная высота 8 К.
• DVI мозаика
• Источник входного сигнала может состоять максимум из 4 источников входного сигнала DVI.
• Выход HDR
• Поддерживаемые частоты кадров: 23,98, 29,97 и 59,94.
• Уменьшает задержку от отправки карты до получения карты на 2 кадра, когда устройство используется вместе с приемными картами серии NovaStar Armor (A8 / A8s / A9s / A10s).
• Поддерживает чистые цвета и изображения BKG.
• Поддерживает 3 вида режимов масштабирования изображения: полный экран, пиксель в пиксель, пользовательский.
• Захватывает исходное изображение, которое можно использовать как изображение BKG.
• До 4 устройств могут быть выведены на сверхбольшой экран.
• V-Can (программное обеспечение для интеллектуального управления от NovaStar)
• Максимум 10 пользовательских пресетов могут быть созданы и сохранены в виде шаблонов, которые можно использовать напрямую.
• Поддерживает пользовательские EDID и стандартные EDID.

Вход:

Четыре DVI по умолчанию являются одноканальными разъемами DVI.

4 входа DVI

• Каждый DVI: входное разрешение до 1920x1200 при 60 Гц, нисходящая совместимость
• 4 входных источника DVI составляют 1 входной источник (DVI MOSAIC).
• Поддерживаются стандартные разрешения

В двухканальном режиме:

• DVI 1 и DVI 3 являются двухканальными разъемами DVI, в то время как DVI 2 и DVI 4 недоступны.
• DVI 1 / DVI 3: входное разрешение до 3840x1080 при 60 Гц, с понижающей совместимостью
• Поддерживаются стандартные разрешения

12G-SDI : 2

• Разрешение на входе до 4096x2160 при 60 Гц, с понижающей совместимостью
• Стандартные разрешения не поддерживаются

DP 1.2 : 1

• Разрешение на входе до 3840x2160 при 60 Гц, с понижающей совместимостью
• совместимый с HDCP 1.3
• Стандартные разрешения поддерживаются

HDMI 2.0 : 1

• Разрешение на входе до 3840x2160 при 60 Гц, с понижающей совместимостью
• совместимость с HDCP 1.4 и EDID 1.4
• Стандартные разрешения поддерживаются

Выход:

Ethernet port : 16

• 16 выходных разъемов Neutrik Gigabit Ethernet, обеспечивающие пропускную способность до 10 400 000 пикселей
• Максимальная грузоподъемность: Макс. ширина: 16К, макс. высота: 8K
• Максимальная грузоподъемность одного порта Ethernet:
• 8-битный источник ввода: 650 000 пикселей
• 10-битный / 12-битный источник ввода: 320 000 пикселей

OPT 1-4 : 4

• 10G оптические разъемы
• OPT 1 передает данные портов Ethernet 1–8.
• OPT 2 передает данные портов Ethernet 9–16.
• OPT 3 служит в качестве горячей резервной копии для OPT 1.
• OPT 4 служит в качестве горячей резервной копии для OPT 2.

HDMI 2.0 LOOP : 1

• Выходной разъем LOOP HDMI
• совместимость с HDCP 1.4 и EDID 1.4

12G-SDI LOOP : 2

• SDI loop выходные коннекторы

MONITOR : 1

• Разъем HDMI для контроля выхода
• Разрешение до 1920 × 1080 при 60 Гц

Управление:

• ETHERNET : 1. Подключитесь к ПК для связи или подключитесь к Интернету для управления устройством.
• USB (Тип-B) : 1. Подключитесь к ПК для управления устройством. Используется в качестве входного разъема для подключения устройства NovaPro UHD Jr для мозаики изображений
• USB (Тип-А) : 1. Используется в качестве выходного разъема для подключения устройства NovaPro UHD Jr для мозаики изображений
• GENLOCK IN-LOOP : 1. Подключите к сигналу синхронизации для синхронизации всех подключенных блоков NovaPro UHD Jr.
• RS232 : 1. Подключите к контрольному устройству.
