Описание Контроллер для видеостены Dahua DHI-DSCON2100-0412H

Контроллер для видеостены Dahua DHI-DSCON2100-0412H

DHI-DSCON2100-0412H - Встраиваемый многоэкранный контроллер DSCON2100 поддерживает 4 входа и до 16 выходов. Он оснащен передней панелью с мультимедийным дисплеем и кнопками, что обеспечивает быстрое переключение контента. Контроллер также поддерживает настройку EDID с разрешением до 4K при частоте 60 Гц. Кроме того, он обеспечивает копирование сигнала на видеостену до 16 каналов, а также функции сшивания и роуминга изображений. Это универсальное устройство подходит для самых разных сфер применения, включая лекционные залы, выставочные залы, средние и большие конференц-залы, супермаркеты, центры мониторинга и небольшие и средние командные центры.

Основные преимущества

● 12-канальный вывод HDMI с поддержкой разрешения до 1920 × 1080@60 Гц.
● Поддержка 4-канального HDMI-входа с максимальным разрешением 4K@60 Гц. Возможны режимы переключения:
• 1 канал 4K@60 Гц,
• 2 канала 4K@30 Гц,
• 4 канала 1080p@60 Гц.

● Поддержка декодирования:
• 1 канал — 32 Мп@30 к/с,
• 2 канала — 8 Мп@60 к/с,
• 4 канала — 8 Мп@30 к/с.
Имеется обратная совместимость.

● Вывод изображения в сверхвысоком и панорамном разрешении до 3840 × 524@60 Гц или 524 × 3840@60 Гц.

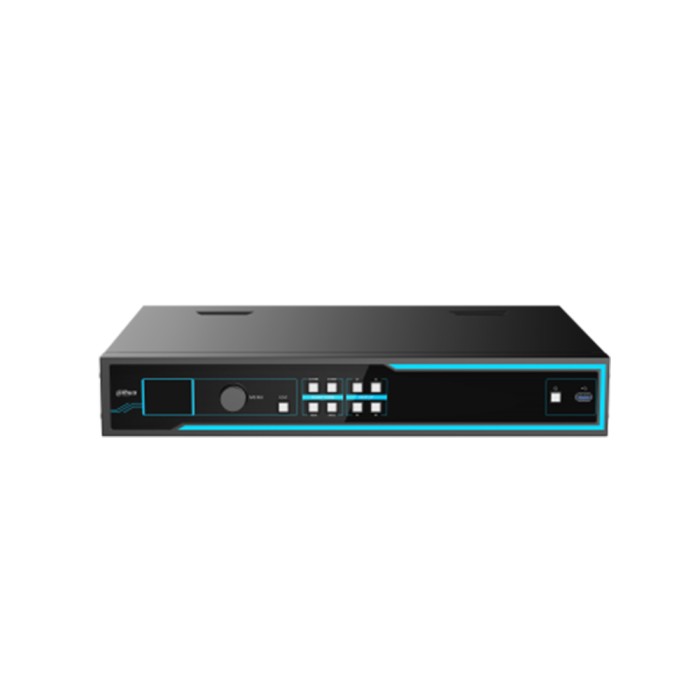

● Передняя панель оснащена LCD-дисплеем с управляющей ручкой и функциональными клавишами, обеспечивающими быстрое изменение IP-адресов, переключение пресетов и туров, включение/выключение экрана, переключение контента, а также отображение статусов (например, состояния входного сигнала).
● Поддержка разбиения экрана до 9 окон на дисплей и пользовательского деления по схеме M × N.
● Возможность открытия до 9 окон на дисплей с поддержкой роуминга окон.
● Поддержка настройки сценариев, туров, планирования сценариев и задания интервала тура.
● Отображение фоновых изображений в высоком разрешении и установка цвета фона по умолчанию для видеостены.
● Поддержка настраиваемых параметров EDID для входного порта.

Технические характеристики

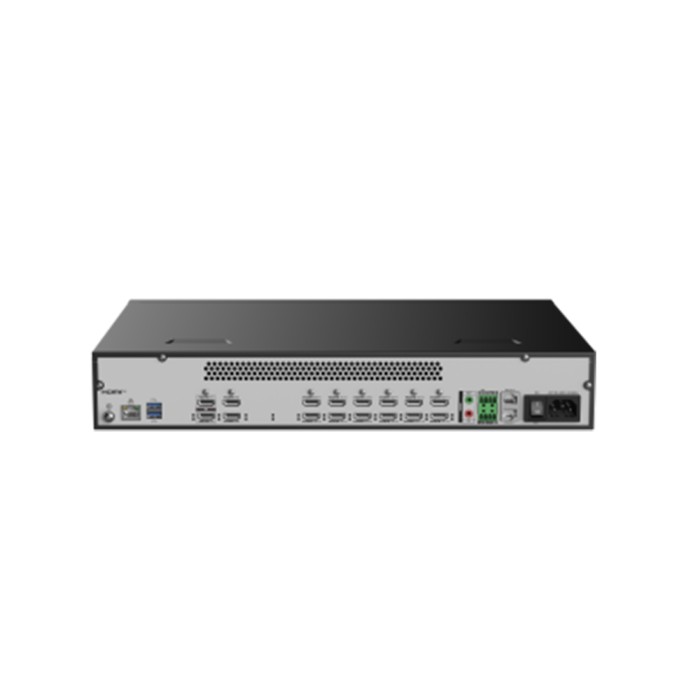

● Количество видеовыходов: 12 HDMI-каналов.
● Интероперабельность: ONVIF; Hikvision Private; Dahua Private.
● Аудиокодеки: PCM; G.711.
● Декодирование: H.264 использует тот же механизм декодирования, что и H.265.
Поддерживаемые режимы:
• 1 канал — 32 Мп@30 к/с
• 2 канала — 12 Мп@30 к/с
• 4 канала — 8 Мп@30 к/с
• 5 каналов — 6 Мп@30 к/с
• 8 каналов — 4 Мп@30 к/с
• 16 каналов — 2 Мп@30 к/с

● Обеспечивается обратная совместимость.
● Поддерживаемые форматы пикселей при декодировании: QCIF, CIF, 2CIF, HD1, D1, 960H, 720p, 1080p, 3 Мп, 4 Мп, 5 Мп, 6 Мп, 8 Мп, 12 Мп, 32 Мп.
● Выходное разрешение:
• Разрешение по умолчанию: 1920 × 1080@60 Гц.
• Поддерживаемые: 1024 × 768@60 Гц, 1280 × 720@60 Гц, 1280 × 1024@60 Гц, 1366 × 768@60 Гц, 1400 × 1050@60 Гц, 1600 × 900@60 Гц, 1920 × 1080@60 Гц.
• Поддержка пользовательского разрешения: ширина от 128 до 3840, высота от 128 до 3840.
• Максимум: 3840 × 524@60 Гц или 524 × 3840@60 Гц.

● Тип потока: составной поток; видеопоток.
● Видеовходы: 2 HDMI 2.0, 2 HDMI 1.3, всего 3 режима входа.
Поддерживаемые режимы:
• 1 канал — 3840 × 2160@60 Гц
• 2 канала — 3840 × 2160@30 Гц
• 4 канала — 1920 × 1080@60 Гц

● Поддержка пользовательского EDID.
● Мультиэкранный режим: поддержка 1, 4, 6, 8, 9-окнного деления, а также пользовательского деления M × N (M × N ≤ 9).
● Сшивка экранов: до 12 дисплеев.
● Оконный режим и роуминг: поддержка до 108 окон и роуминга окон.
● Сценарии и тур: настройка сценариев, туров, планирование сценариев и установка интервала тура.
● Fine Pixel Pitch LED: поддержка пользовательских выходных разрешений и подключения светодиодных дисплеев с малым шагом пикселя.
● Фоновое изображение и цвет: поддержка отображения фоновых изображений в высоком разрешении и установка цвета фона по умолчанию для видеостены.
● Виртуальный LED: поддержка вывода на экран пользовательского OSD-текста (расположение, размер шрифта, направление прокрутки).

Сценарии применения

● Лекционные залы
● Выставочные залы
● Средние и большие конференц-залы,
● Супермаркеты
● Центры мониторинга
● Небольшие и средние командные центры.
