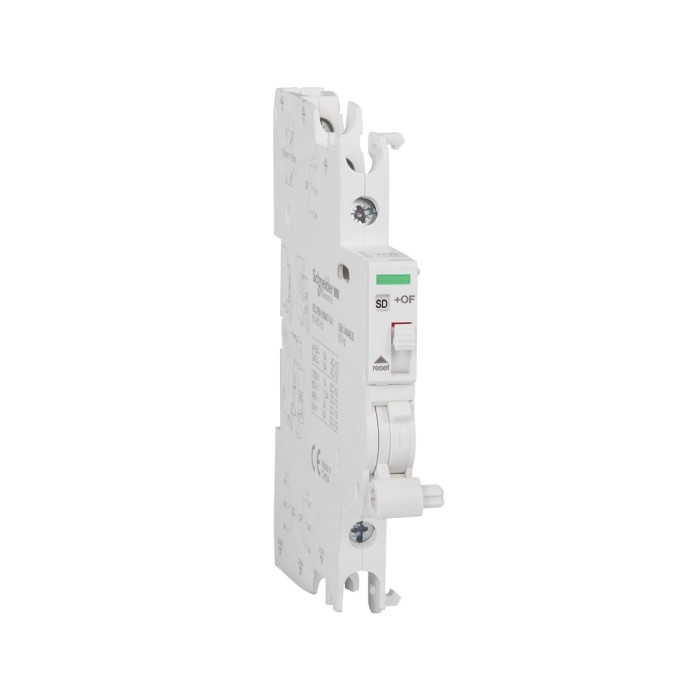

Контакт состояния SE A9A26929 Acti9 OF+OF/SD IC60

Описание Контакт состояния SE A9A26929 Acti9 OF+OF/SD IC60

Это Acti9 iOF+SD/OF электрическое вспомогательное устройство представляет собой двойной контакт разомкнутого/замкнутого состояния или индикатора аварийного срабатывания. Он предназначен для продуктов iC60, iC40, iCV40, iID, iID40, iDPN Vigi, iSW-NA, iC60 и iID. Он поставляется с 1 переключающим контактом, указывающим открытое или закрытое положение (OF). Он обеспечивает дистанционную индикацию положения "разомкнут/замкнут" и/или индикацию аварийного отключения соответствующего устройства. Это изделие "два в одном". Контакт OF+SD или OF+OF можно выбрать с помощью переключателя на передней панели. На передней панели расположен механический индикатор состояния и кнопка функции тестирования.
Основные характеристики

• СерияActi 9
• Тип изделия: Двойной сигнальный контакт (ОЗ / контакт неисправности)
• Краткое обозначение: iOF/SD+OF
• Функция: передача сигналов о состоянии аппарата (включено/отключено) и о срабатывании от защиты
• Состав контактов: 2 релейных выхода (1 Н.О. + 1 Н.З. на каждую функцию)
• Номинальные токи:DC-12: 1 А при 130 В; 1,5 А при 60 В; 2 А при 48 В; 6 А при 24 В
  AC-12: 3 А при 415 В (50/60 Гц); 6 А при 240 В (50/60 Гц)
• Номинальное напряжение изоляции [Ui]: 500 ВНоминальное импульсное выдерживаемое напряжение [Up]: 4 кВ
• Механическая индикация: встроенный указатель состояния
• Монтаж: стационарный, на DIN-рейку, ширина — 1 шаг (9 мм)
• Соответствие стандартам: EN/IEC 60947-5-1

Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
