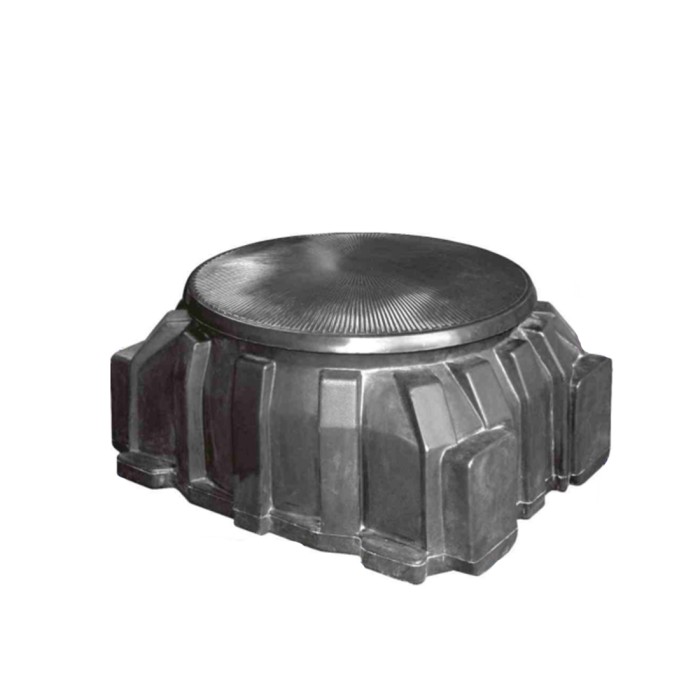

Колодец оперативного доступа КОД

Описание Колодец оперативного доступа КОД

КОЛОДЕЦ ОПЕРАТИВНОГО ДОСТУПА КОД
Колодцы оперативного доступа КОД предназначены для защиты оптических муфт и запасов кабеля, устанавливаемых в местахстыковки рабочих длин оптико-волоконного кабеля.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
• Колодцы КОД обеспечивают размещение и хранение оптических муфт и технологического запаса кабеля всоответствии с требуемыми ими технологическими параметрами;
• Защита оптических муфт и технологических запас оптико-волоконного кабеля от механическихвоздействий окружающих грунтов и ручного инструмента, используемого при вскрытии грунта для ремонтныхработ;
• Колодцы КОД предназначены для размещения одной разветвительной или до двух соединительныхоптических муфт тупикового типа с размерами до 250х250х600 мм каждая, технологического запаса оптическогокабеля длинной до 15 м с каждой соединяемой стороны и наименьшим допустимым радиусом изгиба 450 мм,технологического запаса проводников для КИПа длинной до 15 мкаждый.
• Колодец изготовлен из полиэтилена;
• Класс защиты IP65.
• Колодцы обеспечивают механическую прочность, выдерживая нагрузку 140 кН.

КОМПЛЕКТНОСТЬ
В комплект поставки колодца КОД входит:
- Корпус камеры;
- Крышка камеры;
- Силовой элемент для крышки колодца;
По согласованию с Потребителем возможна индивидуальная комплектация изделия.
Согласно стандартам предприятия-изготовителя колодцы поставляются упакованными в полиэтиленовуюпленку.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
- При выполнении работ по монтажу колодцев КОД следует руководствоваться «Правилами по охране труда накабельных линиях связи и проводного вещания 1995г.»;
- Колодцы относятся к группе материалов, поддерживающих горение. Не склонны к тепловому возгоранию;
- Способность взрываться и гореть при взаимодействии с водой, кислородом и другими веществами отсутствует;
- При возникновении пожара используют стандартные средства тушения: распыленную воду, песок, кошму,углекислотные или пенные огнетушители
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
- Изделие не содержит в своём составе материалов, опасных для жизни и здоровья человека и вредных дляокружающей среды, и не требует специальных мер предосторожности при транспортировании и хранении;
- Колодец изготовлен из полиэтилена;
- Возможна вторичная переработка материала.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
- Транспортировка колодцев КОД должна производится железнодорожным, автомобильным, водным ивоздушным транспортом в соответствии с правилами перевозки грузов, действующими на каждом видетранспорта. Размещение и крепление груза должно соответствовать утвержденным соответствующими органамиТехническим условиям погрузки и крепления грузов на используемом транспортном средстве;
- Колодцы КОД должны храниться в упакованном виде в помещениях или под навесами при температуре ото о-20 до +65 С. Допускается укладка колодцев при хранении один на другой в нормальном положении;
- Допускается кратковременное хранение на открытом воздухе колодцев КОД, укрытых брезентом или инымзащищающим от воздействия прямых солнечных лучей материалом, при принятии мер : против попадания воды вовнутренние полости камер, - при отрицательных уличных температурах;
- При хранении колодцев КОД следует соблюдать противопожарные меры, предусмотренные при храненииизделий из материалов, поддерживающих горение;
- Не следует хранить колодцы КОД вблизи источников тепла, способных вызвать деформацию изделий.-Условия транспортирования и хранения изделий в части воздействия климатических факторов внешней средыдолжны соответствовать группе 5 по ГОСТ 15150-69;
- При покупке, транспортирования, разгрузке и других перемещениях не допускается сбрасывать колодцы скакой-либо высоты, следует предохранять их от ударов и деформации При использовании погрузочной техникиследует использовать только текстильные стропы. ПРАВИЛА УСТАНОВКИ ИЗДЕЛИЙ
- В сухих грунтах с уровнем грунтовых вод ниже глубины промерзания изделие устанавливаются в котловане;
- В глинистых и песчаных мокрых грунтах с высоким уровнем грунтовых вод рекомендуется установка изделий наповерхности грунта на 20 см выше уровня грунтовых вод с последующей обваловкой. На заболоченных грунтахнеобходимо сооружать основания с заменой слабого грунта. В местах возможного всплытия под воздействием водыили промерзания грунта следует использовать заполнение изделия гладким щебнем, песком;
- Запрещается установка изделий в условиях ливневых паводков;
- В случае попадании воды в котлован рекомендуется откачать или отвести воду;
- В случае если, котлован вырыт в грунте, содержащем валуны, щебень, шлак, битое стекло, строительный мусори другие твердые включения, необходимо произвести отсыпку дна котлована песком или мягкой землей толщинойот 50 до 100 мм. Промежуток между боковыми стенками котлована и изделия должен засыпаться мягкой землейили песком с последующим уплотнением;
- Для предотвращения осыпания траншей, заполнения её водой или снегом и смерзания грунта отвала, следуетустанавливать колодец КОД, как правило, сразу же после готовности и производить его обсыпку грунтом;
- При нахождении места закладки колодца КОД в местах возможного передвижения транспортных средстврекомендуется его заполнение гладким щебнем мелко фракцией или сухим песком. Первоначальная засыпкаколодца КОД в котлованах должна производиться слоем толщиной не менее 100 мм мягкой земли, не содержащейтвердых включений. Окончательную засыпку траншеи рекомендуется производить ранее вынутым местнымгрунтом с послойной утрамбовкой грунта с коэффициентом уплотнения 0,98;
- При расположении изделия около железнодорожных путей или автодорог расстояние от них до местаустановки изделия должно быть не менее одного метра (при возможности рекомендуется расстояние 2,5 метра).При наличии в придорожной зоне прослойки гео-текстиля или других защитных слоёв, их следует восстановить вместе установки изделия;
- Следует избегать установки изделий на расстоянии менее 0,5 метров от силового кабеля. В стеснённыхусловиях для кабеля до 35 кВ допускается установка изделий на расстоянии не менее 0,15 метров с установкоймежду камерой и кабелем разделительной защиты кабеля из плит или трубы изготовленных из асбестоцемента,бетона или железобетона;
- Не рекомендуется устанавливать изделия на расстоянии менее 10 метров от опор воздушных линийвысоковольтных передач;
- При установке изделий около теплопроводов, необходимо обеспечить теплоизоляцию, гарантирующуюсоблюдение температурного режима эксплуатации оптических муфт и кабелей.- В зоне зелёных насаждений изделия следует, как правило, устанавливать не ближе двух метров к стволамдеревьев.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Изделия предназначены для эксплуатации в условиях температур от -50 до +60 согласно настоящемуТехническому описанию;
- Изготовитель снимает с себя гарантийные обстоятельства, если использование изделия не соответствует назначению.
ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
- Изготовитель гарантирует соответствие изделия требованиям действующей нормативной документации инастоящим ТУ при соблюдении условий транспортировки, хранения и эксплуатации изделий;
- Срок службы составляет 50 лет;
- Гарантийный срок эксплуатации 24 месяца, с момента отгрузки со склада предприятия изготовителя.
