Кабель оптоволоконный ОКГ-0,22-8П 3,1 кН

Описание Кабель оптоволоконный ОКГ-0,22-8П 3,1 кН

Кабель оптоволоконный ОКГ-0,22-8П 3,1 кН
Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:

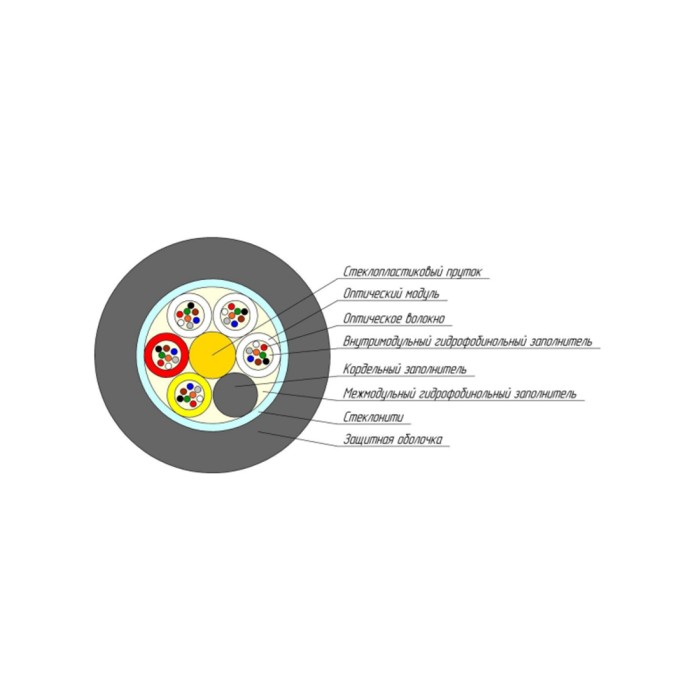

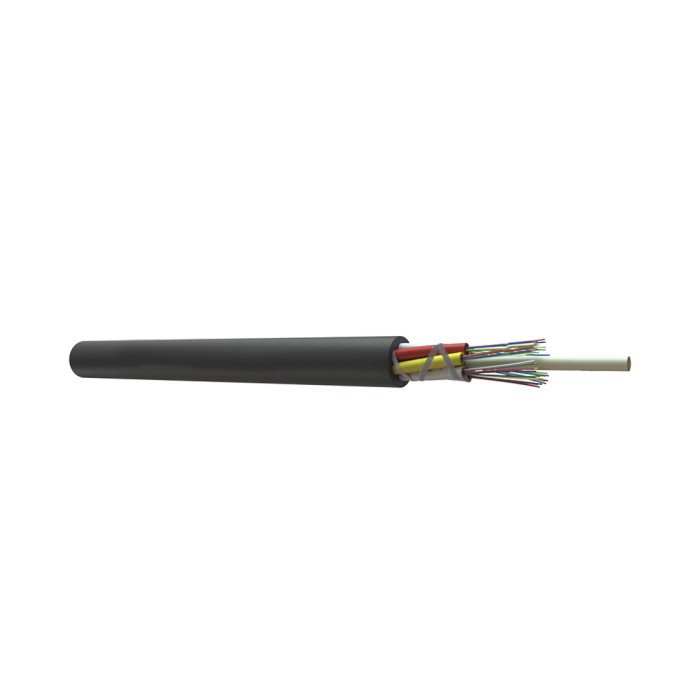

Сердечник данной конструкции кабеля состоит из повива оптических модулей и при необходимости кордельных заполнителей. Элементы сердечника кабеля скручены методом правильной знакопеременной (SZ) скрутки вокруг центрального силового элемента – стеклопластикого прутка. Продольная герметизация сердечника кабеля обеспечивается гидрофобным заполнителем. Повив элементов закреплен обмоткой из двух нитей. Поверх скрутки наложен повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
Основные механические и климатические свойства:.
1.Максимально допустимое раздавливающее усилие-не менее - 3,1 кН/100мм.
2.Стойкость к ударной нагрузке-не менее 5 Дж.
3.Минимальный радиус изгиба кабеля -20 x D кабеля .
4.Диапазон рабочей температуры-от -60 oC до +70 oC .
5.Диапазон температуры транспортировки и хранения-от -50 oC до +50 oC .
6.Диапазон температуры во время прокладки-от -30 oC до +50 oC .
7.Устойчивость к циклической смене температур (-40С…+60С)-прирост не более 0,05 дБ/км.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.
Изготовитель гарантирует соответствие оптических кабелей требованиям ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных в ТУ и эксплуатационной документации.
