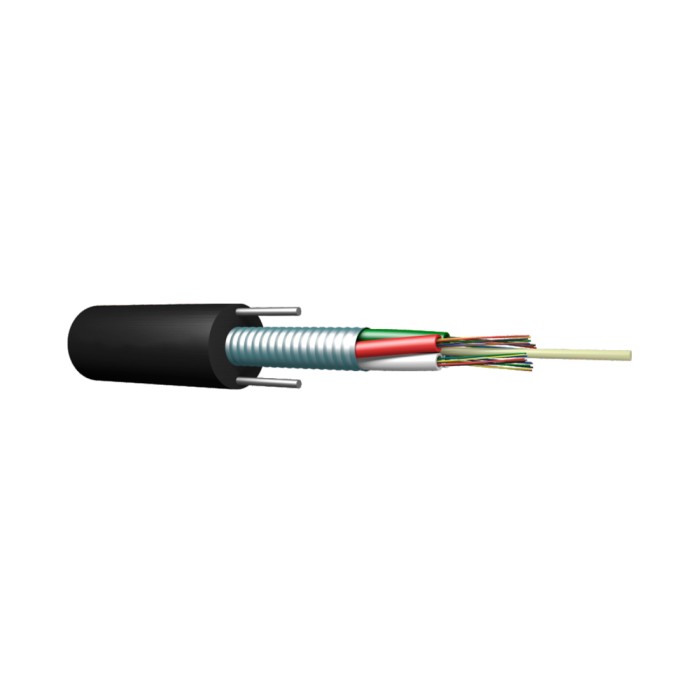

Кабель оптоволоконный ИКСЛ-М4П-А24-2,7 кН

Описание Кабель оптоволоконный ИКСЛ-М4П-А24-2,7 кН

Кабель оптоволоконный ИКСЛ-М4П-А24-2,7 кН
Назначение:
Оптический кабель типа ИКСЛ…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, а также для прокладки в асфальтовом или бетонном покрытии дорог.
Кабельной канализацией называют систему подземных сооружений, которая состоит из колодцев, трубопроводов, коробок и других элементов. Она используется для размещения кабелей и линий связи. К достоинствам подобной системы относится то, что ВОК, который проложен в ней, защищен от действий вандалов, природных явлений, ультрафиолета, случайных повреждений и других негативных факторов. К тому же монтажники или ремонтники могут получить к нему доступ в любое время, что позволяет проводить профилактические работы без вскрытия грунта и проведения раскопок.
Кабель для прокладки в кабельную канализацию, представленный в данном разделе каталога, разработан специально для коллекторов. Он имеет защиту от влаги, а также от грызунов, которые часто живут в каналах и трубах. Оптический кабель состоит из:
Основного сердечника с основным силовым элементом. Для его изготовления используется гибкий степлопластиковый пруток.
Сердечник покрывается сплошным полиэтиленовым покрытием, защищающим конструкцию от повреждения или деформации.
Гидроизолирующие материалы, которые заполняют пустоты, что позволяет использовать оптический кабель для данного типа прокладки.
Внутренней защитной оболочки, которая делается из высокоплотного полиэтилена.
Брони, в качестве которой выступает гофрированная лента из стали. Она защищает волоконно-оптический кабель от разрыва, а также от повреждения грызунами, проживающими в кабельной канализации.
Внешней защитной оболочки, которая покрывает броню и защищает поверхность от повреждения при прокладке оптики по кабельной канализации. Она выполняется из полиэтилена высокой плотности.
Если планируется эксплуатировать оптику в сложных условиях или она будет подвергаться дополнительным нагрузкам, то рекомендуется выбирать оптические кабели с усиленной броней из круглой оцинкованной стальной проволоки. Она проходит по всей его длине, придавая необходимую прочность. Данный тип брони считается более прочным, но ВОК с проволокой менее гибкий.
Преимущества и особенности оптики для кабельной канализации
К достоинствам изделия относится:
Продолжительный срок службы (не менее 25 лет) даже в сложных климатических условиях.
Высокая прочность и защищенность от влаги, воды и грызунов. Даже если они повредят внешний слой, то броня не даст вредителям добраться до сердечника.
Механическая устойчивость к сжатию и растяжению. Если канализация новая, то она может менять свою геометрию, проседать и пр. Это не принесет ущерб оптическим волокнам.

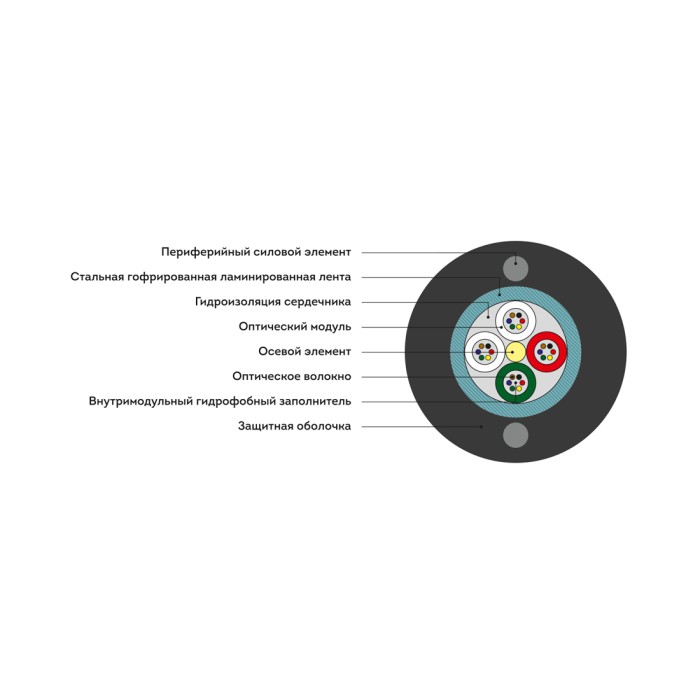

Описание конструкции:
Сердечник - центральная трубка (ОМ).
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров – стальная ламинированная гофрированная лента.
Силовые элементы - стальная проволока.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2,2 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 78 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 8,4 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
