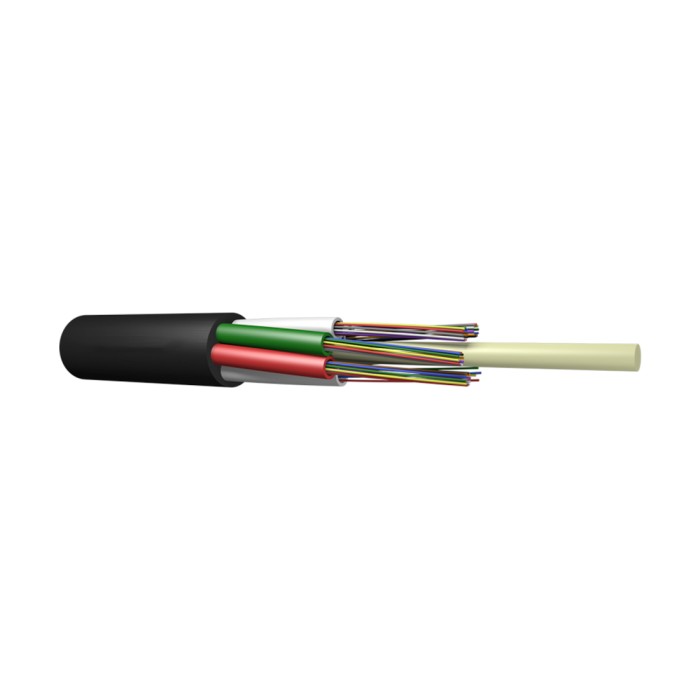

Кабель оптоволоконный ИКнг(А)-HF-М4П-А2-0.4 кН

Описание Кабель оптоволоконный ИКнг(А)-HF-М4П-А2-0.4 кН

Кабель оптоволоконный ИКнг(А)-HF-М4П-А2-0.4кН
Назначение:
Оптический кабель типа ИКнг(А)-HF…, изготавливаемый по ТУ 3587-005-66254127-2014 , в негорючей оболочке применяется внутри помещений, зданий и сооружений, а также для прокладки внутри шахт .
Описание конструкции:
Сердечник - повив из 4 оптических модулей (ОМ).
Осевой элемент (ОЭ) - стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Гидроизоляция сердечника - гидрофобный заполнитель.
Обёртка скрутки - ПЭТ лента.
Обмотка сердечника - полиэстеровые нити.
Дополнительные элементы - усиливающие стеклонити.
Наружная полимерная оболочка нераспространяющая горение не выделяющая галоген.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 0,4 кН.
Статическое растягивающее усилие - 0,23 кН.
Раздавливающее усилие - 0,2 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 28 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 5,9 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Изменение стандартного цвета модулей и волокон.
