Кабель оптоволоконный ИКБ-Т-А16-8,0 кН

Описание Кабель оптоволоконный ИКБ-Т-А16-8,0 кН

Кабель оптоволоконный ИКБ-Т-А16-8,0кН
Назначение:
Оптический кабель типа ИКБ-М…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для прокладки в грунтах, в том числе подверженных мерзлотным деформациям, в кабельной канализации, по мостам и эстакадам.

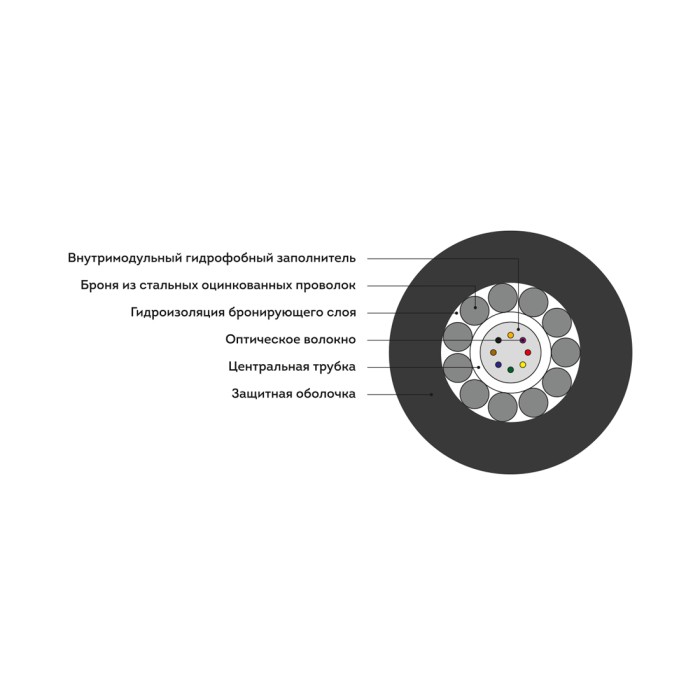

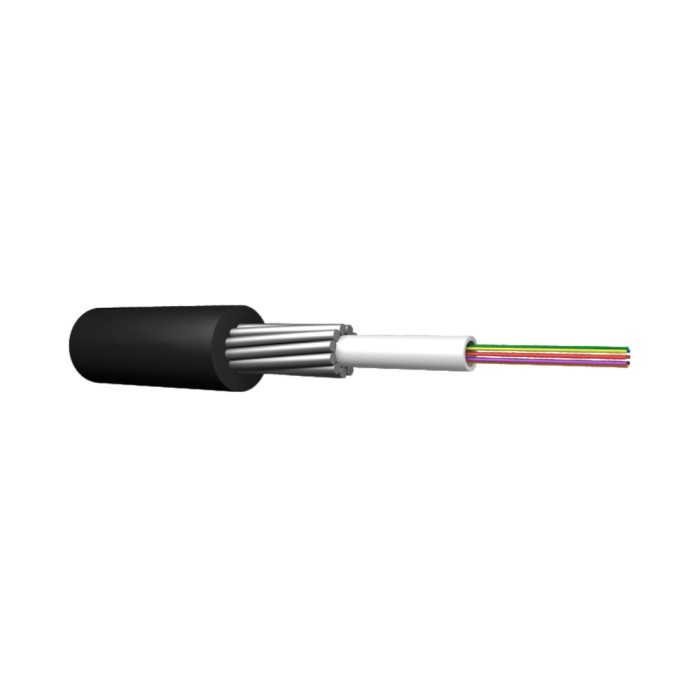

Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров - повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова - гидрофобный заполнитель.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 8 кН.
Статическое растягивающее усилие - 8 кН.
Раздавливающее усилие - 0,4 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 153 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 6,6 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
