Кабель оптоволоконный ИКБ-М4П-М12-10,0 кН

Описание Кабель оптоволоконный ИКБ-М4П-М12-10,0 кН

Кабель оптоволоконный ИКБ-М4П-М12-10,0 кН

Назначение:
Оптический кабель типа ИКБ-М…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах, кроме подверженных мерзлотным деформациям, в кабельной канализации, по мостам и эстакадам.

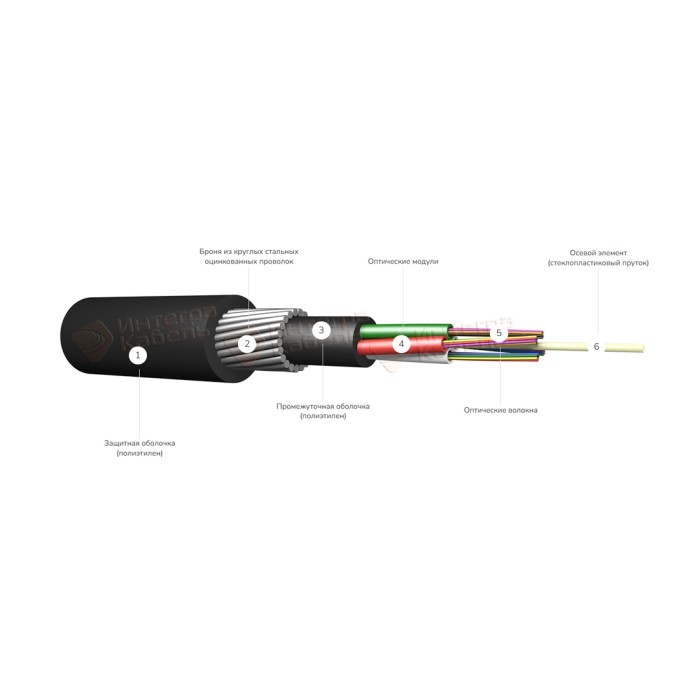

Описание конструкции:
Сердечник - повив из 4 оптических модулей (ОМ).
Осевой элемент (ОЭ) - стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Гидроизоляция сердечника - гидрофобный заполнитель.
Обмотка сердечника - полиэстеровые нити.
Промежуточная полимерная оболочка.
Бронепокров - повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова - гидрофобный заполнитель.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 60 до +70 °С.
Температурный диапазон монтажа - от минус 30 до +50 °С.
Температурный диапазон эксплуатации - от минус 60 до +70 °С.
Минимальный радиус изгиба - не менее 20 диаметров кабеля
Допустимое растягивающее усилие - 10 кН.
Раздавливающее усилие - 0,7 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 247 кг .
Строительная длина - до 6 км .
Наружный диаметр/габариты - 12,8 мм.
Стандарт оптического волокна - ITU-T G.651.1.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 850 нм / 1300 нм - 3.0/0.7.
