Кабель оптоволоконный ИК/Т-Т-А2-3.0 кН

Описание Кабель оптоволоконный ИК/Т-Т-А2-3.0 кН

Кабель оптоволоконный Кабель оптоволоконный ИК/Т-Т-А2-3.0 кН
Назначение:
Оптический кабель типа ИК/Т-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.
Подвесной кабель применяется для построения воздушных магистралей в тех местах, где подземная прокладка невозможна. С его помощью можно создать подвесную линию связи, зафиксировав на соответствующих выносных опорах с помощью зажимов для оптики. При этом длина пролета не должна быть больше 70-80 метров, иначе он может повредиться под воздействием силы тяжести.
Особенности и преимущества подвесной оптики
К достоинствам кабелей данного типа относится:
Высокая прочность за счет наличия силового троса. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.

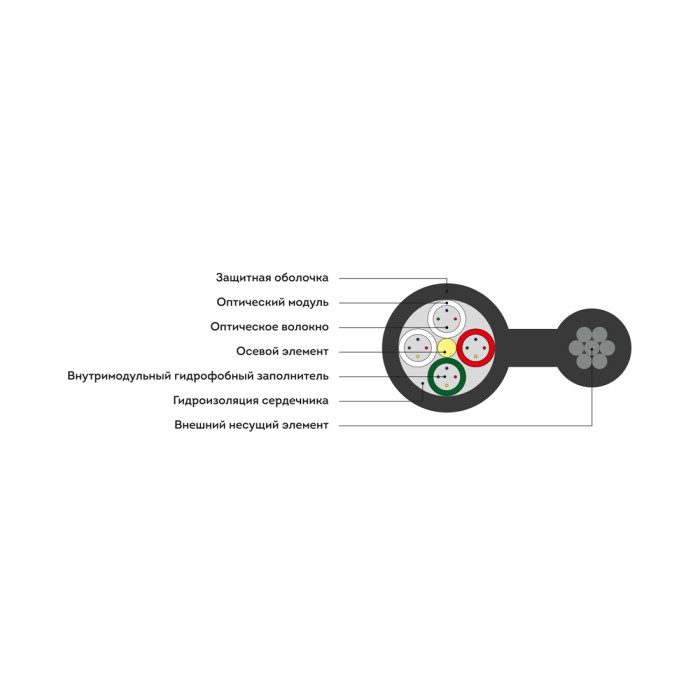

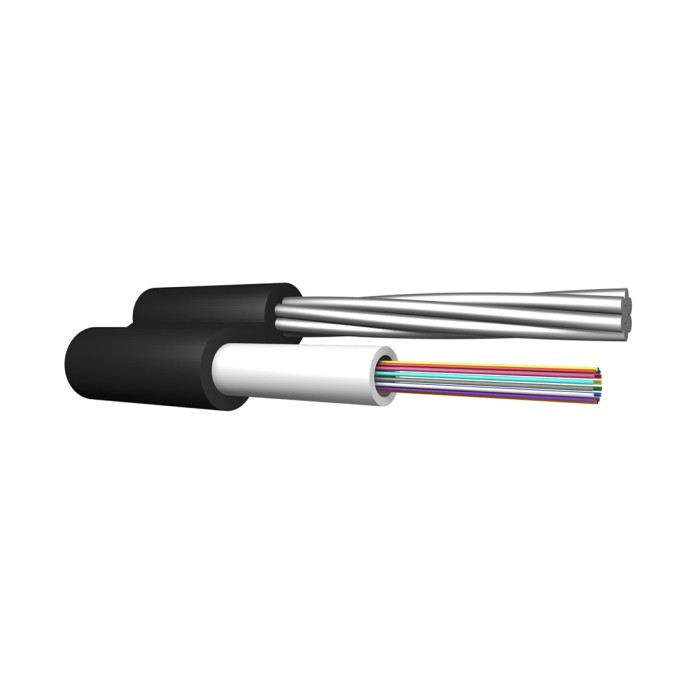

Подвесной оптический кабель имеет форму восьмерки. В верхней части конструкции располагается стальной трос, пруток из стеклопластика или проволока, а в нижней – оптический элемент. Обе части покрыты высокоплотным полиэтиленом и соединены друг с другом в единое целое. Оптические кабели, которые находятся под открытым небом, подвергаются воздействию перепадов температуры, ультрафиолета, дождя, снега и прочее. Эти факторы могут привести к их повреждению. Описание конструкции:
Внешний силовой элемент – Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Внешний несущий элемент - стальной трос.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 60 до +70 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 60 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 3кН.
Статическое растягивающее усилие - 2,6 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 49 кг .
Строительная длина - 4 км .
Наружный диаметр/габариты - 5,0/9,7 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
