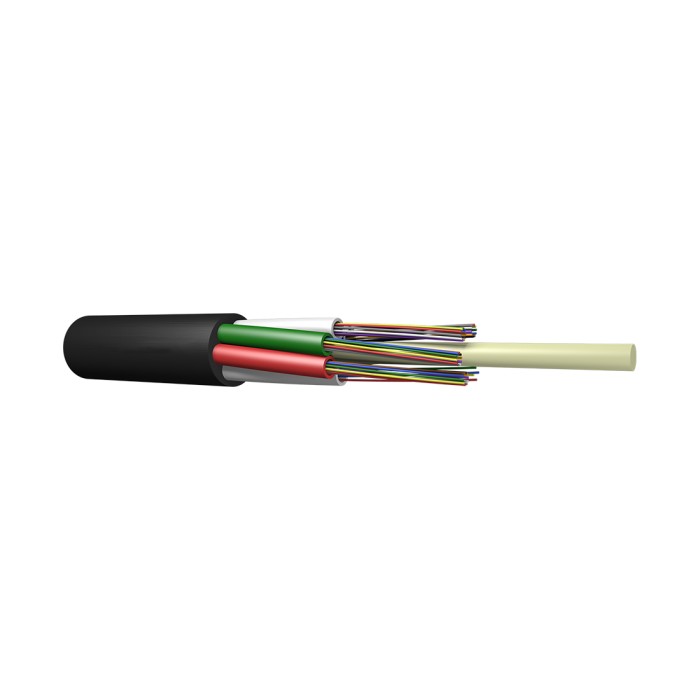

Кабель оптоволоконный ИК-М5П-А12-2.7кН

Описание Кабель оптоволоконный ИК-М5П-А12-2.7кН

Кабель оптоволоконный ИК-М5П-А12-2.7кН
Назначение:
Оптический кабель типа ИК-, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в кабельной канализации, на мостах и эстакадах, в защитных пластмассовых трубах (ЗПТ), в том числе методом пневмопрокладки.
Укладка волоконно-оптического кабеля в трубы может осуществляться ручным способом, механизированным или методом пневмозадувки. Последний метод пользуется все большей популярностью, поскольку он более удобен, экономичен и требует меньше затрат времени по сравнению с остальными. Он особенно актуален при прокладке кабеля большой длины. При помощи специального оборудования для задувки оптического кабеля в пластмассовой трубе образуется сильный воздушный поток, позволяющий кабелю находиться в подвешенном состоянии, исключая его трение об внутренние края. Метод пневматической задувки кабеля позволяет укладывать магистральные линии длиной до 2 километров. Мы рекомендуем купить оптический кабель для пневмозадувки стандартной конструкции, которая состоит из:
центрального силового элемента, выполненного из стеклопластикового гибкого прутка;
оптическое волокно в специальной прочной оболочке;
наружной защитной оболочке из полиэтилена высокой плотности.
Такой вид кабеля отличается минимальным весом и доступной ценой, при этом имеет длительный срок эксплуатации не менее 25 лет.

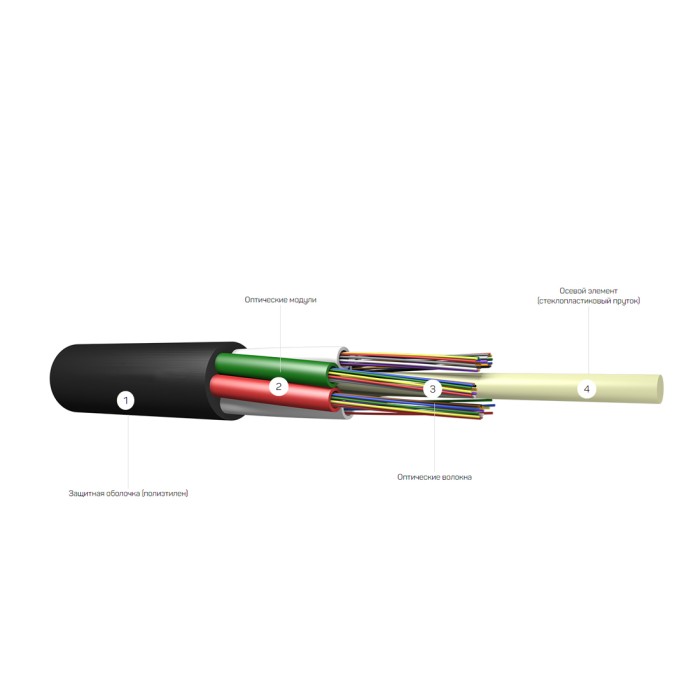

Описание конструкции:
Сердечник - повив из 5 оптических модулей (ОМ).
Осевой элемент (ОЭ) - стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Гидроизоляция сердечника - гидрофобный заполнитель.
Обёртка скрутки - ПЭТ лента.
Обмотка сердечника - полиэстеровые нити.
Дополнительные элементы - усиливающие стеклонити.
Наружная полимерная оболочка..
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 1,36 кН.
Раздавливающее усилие - 0,2 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 53 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 7,7 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
