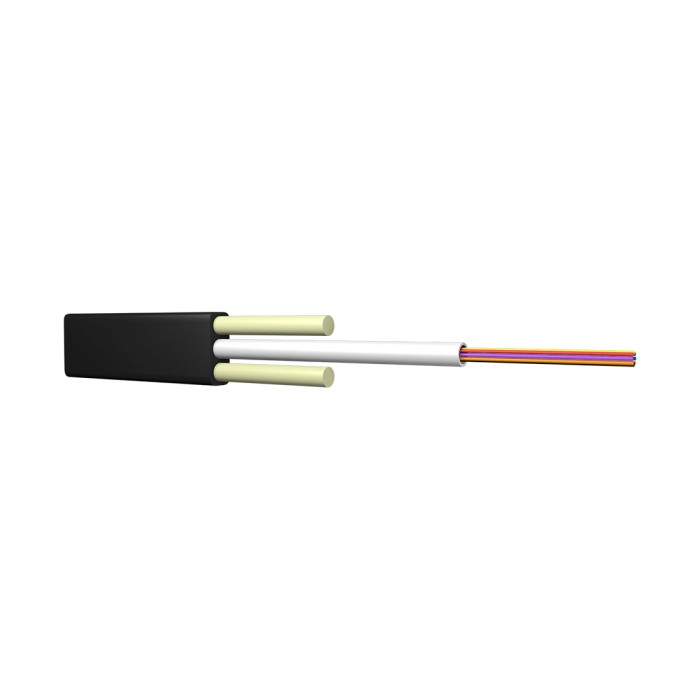

Кабель оптоволоконный ИК/Д2-Т-А24-1.4 кН (плоский)

Описание Кабель оптоволоконный ИК/Д2-Т-А24-1.4 кН (плоский)

Кабель оптоволоконный Кабель оптоволоконный ИК/Д2-Т-24-1.4 кН
Назначение:
Оптический кабель типа ИК/Д2-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для подвески между зданиями и сооружениями, на опорах ВЛС, опорах контактной сети и автоблокировки электрифицированных железных дорог, на опорах ЛЭП в точках с максимальной величиной потенциала электрического поля до 12 кВ.

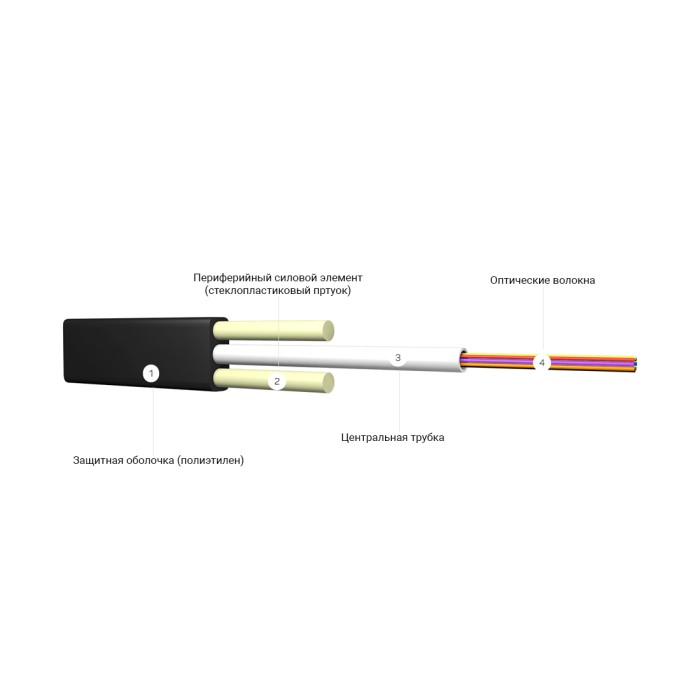

Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы - стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 60 до +70 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 60 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,4кН.
Статическое растягивающее усилие - 0,9 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 23 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 3,2/6,9 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
