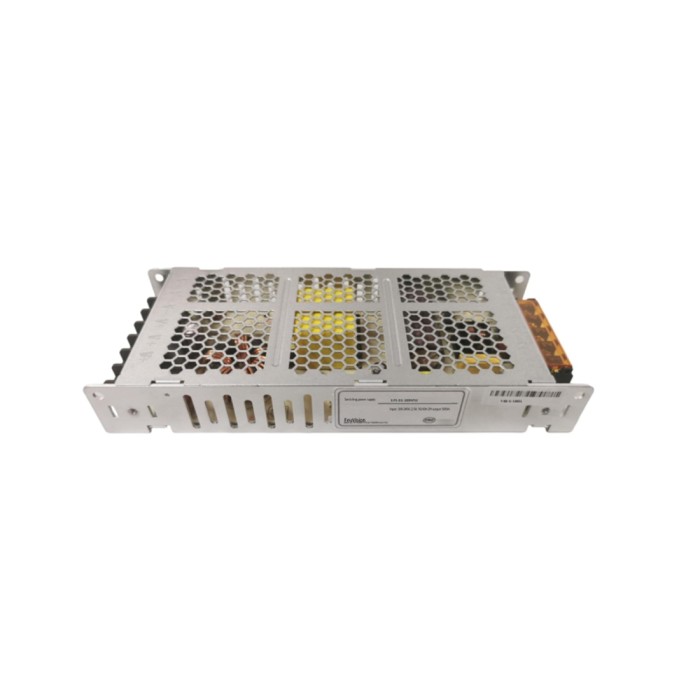

Блок питания FeuVision FS-DG-200FAF-5V

Блок питания FeuVision FS-DG-200FAF-5V

Высокоэффективный импульсный блок питания, разработанный специально для питания LED-дисплеев. Изготовлен из высококачественных компонентов, прошёл строгий контроль качества и 100% нагрузочное испытание на старение. Низкий процент отказов и длительный срок службы. Бесшумная работа без вентилятора — подходит для любых условий эксплуатации.

Входные параметры

• Диапазон входного напряжения: 176–264 VAC
• Номинальное входное напряжение: 200–240 VAC
• Частота сети: 47–63 Гц (типовое 50 Гц)
• Максимальный входной ток: 3 А
• Пусковой ток (холодный старт): до 50 А
• КПД: не менее 86%
• Потребление без нагрузки: не более 5 Вт

Выходные параметры

• Номинальное выходное напряжение: +5,0 VDC (4,85–5,15 В)
• Номинальный выходной ток: 0–40 А
• Точность стабилизации напряжения: ±3%
• Нестабильность по нагрузке: ±2%
• Температурный коэффициент: ±0,03%/°C
• Выброс напряжения при включении: менее 5%
• Время запуска: 3 сек.
• Пульсации и шум: менее 200 мВ
• Минимальная ёмкостная нагрузка: 5000 мкФ

Защитные функции

• Защита от короткого замыкания: длительное КЗ допустимо, автовосстановление после устранения
• Защита от перегрузки по току: срабатывание при 48–76 А, автовосстановление после устранения
• Защита от перегрева
• Защита от перенапряжения на выходе

Условия эксплуатации

• Рабочая температура: –25°C … +70°C (с учётом кривой деградации)
• Температура хранения: –40°C … +85°C
• Рабочая влажность: 20–90% RH
• Влажность при хранении: 10–95% RH
• Охлаждение: естественная конвекция, крепление к металлическому корпусу
• Атмосферное давление: 70–106 кПа
• Максимальная высота над уровнем моря: 3000 м

Конструктивные характеристики

• Габариты (Д × Ш × В): 192,5 × 82 × 30 мм (±1 мм)
• Входные клеммы: шаг 9,5 мм, 5P (L, N, FG)
• Выходные клеммы: шаг 9,5 мм, 6P (V+, V+, V+, V–, V–, V–)
• Вентилятор: отсутствует
• Наработка на отказ: 100 000 часов при 25°C (MIL-217 Method 2)

Электромагнитная совместимость

• Кондуктивные и излучаемые помехи: EN55032 Class A
• Гармоники тока: EN61000-3-2
• Электростатический разряд: EN61000-4-2 Level 4, 8 кВ контакт / 15 кВ воздух
• Быстрые импульсные помехи: EN61000-4-4 Level 4, 4 кВ (5 кГц)
• Удар молнии (выброс): EN61000-4-5 Level 4, 2 кВ / 4 кВ
• Вибрация: 10–500 Гц, 2G, 10 мин/цикл, 6 циклов по каждой оси
• Удар: 20G / 11 мс, 3 удара по каждой оси

Производитель: Zhejiang Fengshi Technology Co., Ltd | Бренд: FeuVision (Dahua) | Версия спецификации: V1.0.0
