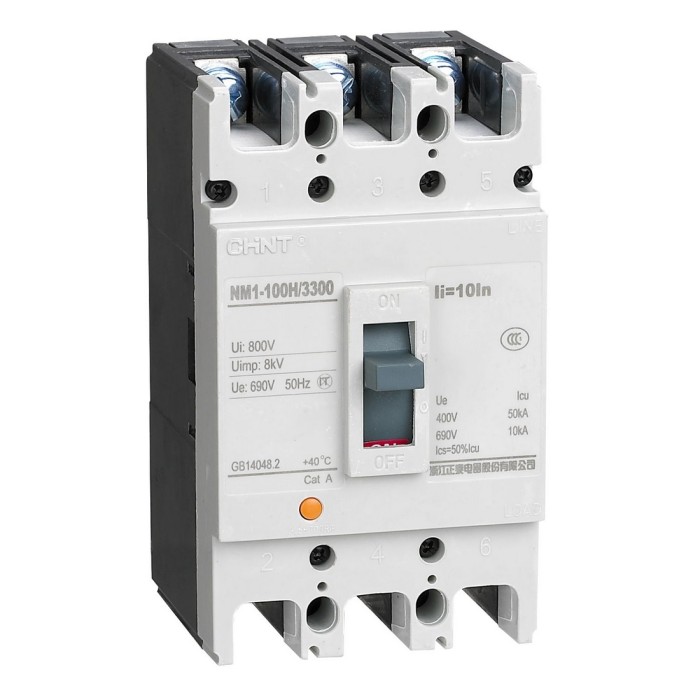

Автоматический выключатель CHINT NM1-125S/3Р 50A 25кА

Автоматы CHINT NM-1 защищают цепь на вводе электроэнергии в щитах. При коротких замыканиях или перегрузках устройство отключает цепь.

Являются аналогами распространенных видов силовых автоматических выключателей:

• ВА88 IEK
• ВА99 EKF
• ВА57-33, ВА57-35, ВА57-37, ВА57-39 КЭАЗ

• XT1B ABB


NM1 применяют в системах электроснабжения жилых, коммерческих, производственных и инфраструктурных объектов. Доступны модели с высокой (H) и стандартной (S) отключающей способностью, а также токоограничивающие (R) выключатели.

Силовые автоматы NM1 широко используются как в частном гражданском строительстве, так и в сфере промышленности. При этом выбор модели во многом зависит от условий эксплуатации. Компания Chint Electric предлагает широкий модельный ассортимент устройств данной серии.

Сертификаты: КЕМА, RCC, GOST, UKrSEPRO, EK

Электрические характеристики автоматический выключатель CHINT NM1:

до 690В переменного тока частотой 50/60 Гц, 10-1250А
Условия монтажа: на вертикальной плоскости, в вертикальном или горизонтальном положении.

Условное обозначение:

* Примечание: ниже приведены условные обозначения четырёх типов N (нейтральных) полюсов:

А: полюс без расцепителей в зоне сверхтоков, не обладающий коммутационной способность фазных полюсов выключателя, коммутирующий только номинальный ток

В: полюс без расцепителей в зоне сверхтоков, обладающий коммутационной способность фазных полюсов выключателя

С: полюс с расцепителями в зоне сверхтоков, обладающий коммутационной способность фазных полюсов выключателя

D: полюс с расцепителями в зоне сверхтоков, не обладающий коммутационной способностью фазных полюсов, коммутирующий только номинальный ток

1) Диапазон температур: от -5 до 70 °С. Температура 40 °С является контрольной для нормирования защитных характеристик выключателей с тепловыми и электромагнитными расцепителями сверхтоков. При применении выключателей с температурой окружающей среды отличной от 40 °С следует корректировать значение номинального тока применяя температурный коэффициент, указанный в пункте 8.2 подробного каталога продукции для данного автоматического выключателя.

2) Высота над уровнем моря: не более 2000м (при применении выключателей на большей высоте следует учитывать необходимость снижения величины номинального тока)

3) Категория загрязнения среды: 3

4) Допустимая относительная влажность воздуха в месте установки выключателя не должна превышать 50% при температуре 40 °С. Более высокое значение влажности допустимо при более низкой температуре, например, влажность воздуха 90% допустима при температуре не более 20 °С. Необходимо принять меры защиты от выпадения росы на выключателе.
