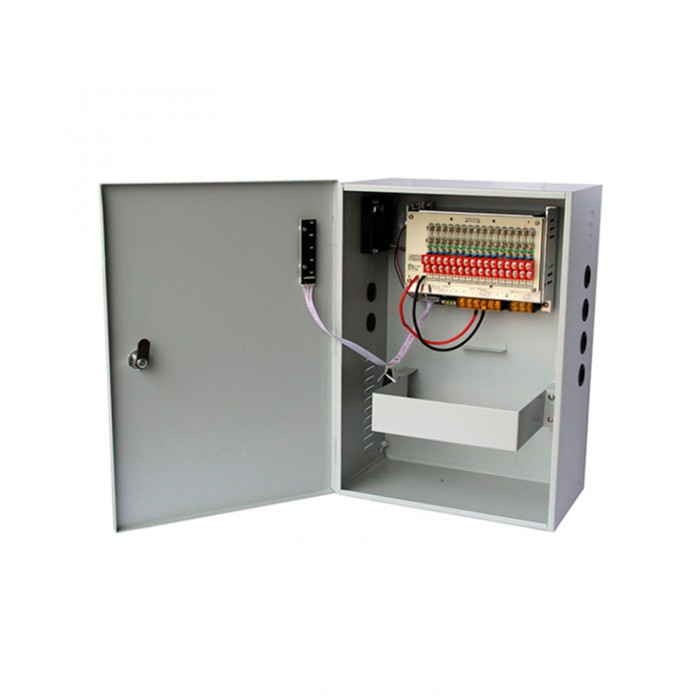

Резервированный источник питания iPower SIHD1220-16CB

Описание Резервированный источник питания iPower SIHD1220-16CB

Резервированный источник питания iPower SIHD1220-16CB

Резервированный источник питания iPower SIHD1220-16CB — резервируемый импульсный источник питания постоянного тока, предназначенный для централизованного электропитания оборудования систем видеонаблюдения, контроля доступа, пожарной сигнализации и других систем безопасности. Модель рассчитана на работу от сети переменного тока 190–265 В и обеспечивает стабилизированное выходное напряжение 13,8 В ±2%.

Источник питания имеет номинальный выходной ток 20 А и максимальную мощность 303 Вт с учётом зарядного тока аккумуляторных батарей. Для распределения питания предусмотрено 16 отдельных выходных каналов, каждый из которых защищён стеклянным предохранителем на 1,5 А. В корпусе предусмотрено место для установки двух аккумуляторных батарей 12 В ёмкостью 17 А·ч, обеспечивающих резервное питание подключённого оборудования при отключении электросети.

Основные особенности

• Предназначен для систем видеонаблюдения, контроля доступа, пожарной сигнализации и других систем безопасности.
• Входное напряжение — 190–265 В AC.
• Выходное напряжение в сетевом режиме — 13,8 В ±2%.
• Номинальный выходной ток — 20 А.
• Максимальная мощность — 303 Вт с учётом зарядного тока 2 А.
• 16 независимых выходных каналов.
• Каждый выход защищён отдельным стеклянным предохранителем на 1,5 А.
• Встроенная система зарядки резервных аккумуляторов.
• Максимальный ток зарядки аккумуляторов — 2 А.
• Место для установки двух аккумуляторных батарей 12 В 17 А·ч.
• Автоматический переход на питание от АКБ при отключении сетевого напряжения.
• Автоматическое восстановление работы от сети после её появления.
• Металлический корпус.
• Комплекс электронной защиты источника питания и аккумуляторной цепи.

Область применения

• Централизованное питание систем видеонаблюдения CCTV.
• Питание большого количества видеокамер.
• Системы контроля и управления доступом.
• Системы пожарной сигнализации.
• Охранные системы и комплексы безопасности.
• Слаботочные системы с повышенным суммарным энергопотреблением.
• Объекты, где требуется резервирование питания оборудования при отключении электросети.

Функциональные возможности

• 16 выходных каналов:позволяет организовать отдельные линии питания для нескольких устройств системы безопасности.
• Индивидуальная защита каналов:каждый выход оборудован стеклянным предохранителем номиналом 1,5 А.
• Резервирование питания:при отключении сети нагрузка автоматически переходит на питание от аккумуляторных батарей.
• Заряд аккумуляторов:встроенная система зарядки обеспечивает максимальный ток до 2 А.
• Автоматический возврат:после восстановления сетевого питания источник возвращается к работе от сети.
• Защита от перегрузки:при превышении допустимого тока активируется защитный режим с автоматическим восстановлением после устранения неисправности.
• Защита от перенапряжения:при повышении выходного напряжения до установленного порога источник переходит в защитный режим.
• Защита от короткого замыкания:предусмотрен режим защиты с автоматическим восстановлением после устранения неисправности.
• Защита аккумуляторов от глубокого разряда:при снижении напряжения АКБ примерно до 10 В питание от батарей отключается до восстановления сетевого питания.
• Защита аккумуляторной цепи:неисправность аккумулятора не влияет на основной выход источника.

Технические характеристики

• Модель: SIHD1220-16CB.
• Тип:резервируемый импульсный источник питания.
• Назначение:системы видеонаблюдения, контроля доступа, пожарной сигнализации и безопасности.
• Входное напряжение: 190–265 В AC.
• Частота входного напряжения: 50–60 Гц.
• Выходное напряжение: 13,8 В ±2% в режиме работы от сети.
• Выходное напряжение от АКБ:соответствует напряжению аккумуляторной батареи.
• Номинальный выходной ток: 20 А.
• Максимальная мощность: 303 Вт.
• КПД:более 85%.
• Пульсации и шум:менее 120 мВ p-p.
• Количество выходных каналов: 16.
• Предохранитель каждого канала:стеклянный, 1,5 А.
• Напряжение зарядки АКБ: 13,8 В ±2%.
• Максимальный ток зарядки: 2 А.
• Количество аккумуляторов: 2.
• Тип аккумуляторов: 12 В.
• Ёмкость аккумуляторов: 17 А·ч каждый.
• Входной предохранитель: 6,3 А / 250 В AC.
• Защита от перегрузки: 23 А ±5%.
• Защита от перенапряжения: 16 В ±5%.
• Защита от короткого замыкания:есть.
• Порог отключения по низкому напряжению АКБ: 10 В ±2%.
• Рабочая температура: -20…+50 °C.
• Температура хранения: -30…+80 °C.
• Рабочая влажность: 20–80% RH без конденсации.
• Влажность при хранении: 10–90% RH без конденсации.
• Материал корпуса:металл.
• Габаритные размеры: 395 × 285 × 165 мм.
• Вес:около 19 кг.

Поддержка двух аккумуляторных батарей 12 В 17 А·ч позволяет организовать резервное питание оборудования при отключении электросети. Индивидуальная защита каждого канала, встроенная зарядка АКБ и электронные защиты от перегрузки, перенапряжения, короткого замыкания и глубокого разряда обеспечивают надёжную эксплуатацию источника питания в составе систем безопасности.
