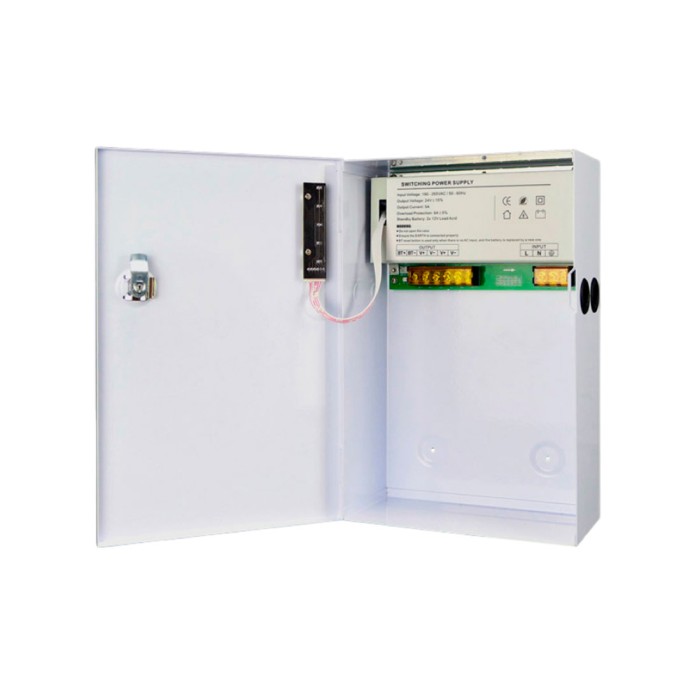

Резервированный источник питания iPower SIHD1210-01B

Описание Резервированный источник питания iPower SIHD1210-01B

Резервированный источник питания iPower SIHD1210-01B

Резервированный источник питания iPower SIHD1210-01B — резервируемый импульсный источник питания постоянного тока, предназначенный для организации стабильного электропитания оборудования систем видеонаблюдения, контроля доступа, пожарной сигнализации и других систем безопасности. Модель работает от сети переменного тока 190–265 В и формирует стабилизированное выходное напряжение 13,8 В.

Источник обеспечивает номинальный ток нагрузки до 10 А, а встроенное зарядное устройство поддерживает ток заряда аккумуляторной батареи до 1 А. При отключении сетевого питания нагрузка автоматически переходит на питание от АКБ без задержки. SIHD1210-01B выполнен в металлическом корпусе с замком и рассчитан на установку аккумулятора 12 В 7 А·ч; производитель также предусматривает варианты корпуса для АКБ большей ёмкости.

Основные особенности

• Резервируемый импульсный источник питания постоянного тока.
• Номинальное выходное напряжение — 13,8 В ±2%.
• Номинальный ток нагрузки — 10 А.
• Максимальная мощность — 152 Вт с учётом тока зарядки АКБ 1 А.
• Входное напряжение — 190–265 В AC.
• Частота входной сети — 50–60 Гц.
• Два выходных канала.
• Встроенное зарядное устройство с максимальным током заряда 1 А.
• Поддержка резервного аккумулятора 12 В 7 А·ч.
• Возможность использования корпуса для аккумулятора 12 В 17 А·ч в соответствующей конфигурации.
• Автоматический переход на питание от аккумулятора при отключении сети.
• Металлический корпус с замком.
• КПД более 85%.
• Полный комплекс защитных функций.
• Возможность подключения дополнительных модулей CCTV, контроля доступа и релейной сигнализации.

Область применения

• Системы видеонаблюдения CCTV.
• Системы контроля и управления доступом.
• Системы пожарной сигнализации.
• Охранные системы и оборудование безопасности.
• Питание оборудования с суммарным током нагрузки до 10 А.
• Слаботочные системы, которым требуется резервирование электропитания.

Функциональные возможности

• Резервирование питания:при отключении сетевого напряжения нагрузка автоматически получает питание от подключённой аккумуляторной батареи.
• Высокая нагрузочная способность:номинальный ток 10 А позволяет использовать блок для питания нескольких устройств с общим потреблением до допустимого значения.
• Заряд аккумулятора:встроенное зарядное устройство обеспечивает зарядный ток до 1 А при напряжении 13,8 В ±2%.
• Автоматический запуск от АКБ:производитель указывает отсутствие задержки при переходе на резервное питание.
• Защита от перегрузки:при превышении допустимого тока срабатывает режим Hiccup с автоматическим восстановлением после устранения неисправности.
• Защита от перенапряжения:при достижении примерно 16 В ±5% активируется защитный режим.
• Защита от короткого замыкания:источник автоматически переходит в защитный режим и восстанавливает работу после устранения неисправности.
• Защита от глубокого разряда:при снижении напряжения АКБ примерно до 10 В ±2% источник отключает питание от батареи до восстановления сетевого питания.
• Защита при обратном подключении АКБ:неправильное подключение аккумулятора не влияет на основной выход источника.
• Индикация состояния:светодиодные индикаторы отображают наличие сетевого питания, состояние DC-выхода и режим аккумулятора.
• Контроль неисправностей:предусмотрена индикация аварии сетевого питания и низкого напряжения аккумулятора.

Технические характеристики

• Модель: SIHD1210-01B.
• Тип:резервируемый импульсный источник питания / ИБП постоянного тока.
• Назначение: CCTV, контроль доступа, пожарная сигнализация и системы безопасности.
• Входное напряжение: 190–265 В AC.
• Частота входного напряжения: 50–60 Гц.
• Выходное напряжение в сетевом режиме: 13,8 В ±2%.
• Выходное напряжение в режиме от АКБ:соответствует напряжению аккумуляторной батареи.
• Номинальный выходной ток: 10 А.
• Максимальный ток с учётом зарядки: 11 А.
• Максимальная мощность: 152 Вт.
• Количество выходных каналов: 2.
• КПД:более 85%.
• Пульсации и шум:менее 120 мВ p-p.
• Напряжение зарядки АКБ: 13,8 В ±2%.
• Максимальный ток зарядки: 1 А.
• Входной предохранитель: 3,15 А / 250 В AC.
• Защита от перегрузки: 12 А ±5%, режим Hiccup.
• Защита от перенапряжения: 16 В ±5%, режим Hiccup.
• Защита от короткого замыкания:есть, с автоматическим восстановлением.
• Порог отключения по низкому напряжению АКБ: 10 В ±2%.
• Тип аккумулятора: 12 В.
• Рекомендуемая АКБ: 12 В 7 А·ч.
• Опциональная АКБ: 12 В 17 А·ч при использовании соответствующего корпуса.
• Материал корпуса:металл.
• Корпус:металлический, с замком.
• Размер корпуса по умолчанию: 295 × 195 × 90 мм.
• Вес:около 1,9 кг.
• Рабочая температура: -40…+50 °C по спецификации производителя; в казахстанской карточке указано -20…+50 °C.
• Температура хранения: -40…+80 °C по данным производителя.
• Рабочая влажность: 20–80% RH.
• Влажность при хранении: 10–90% RH.
• Электромагнитная совместимость: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3.
• Стандарт безопасности: EN 62368-1.

Два выходных канала, встроенное зарядное устройство, автоматический переход на АКБ и комплекс защит от перегрузки, перенапряжения, короткого замыкания и глубокого разряда обеспечивают удобство и надёжность эксплуатации. Металлический корпус с замком подходит для стационарной установки в составе систем видеонаблюдения, контроля доступа, пожарной сигнализации и других слаботочных комплексов.
