Модуль контроля и управления адресный Dahua DHI-HY-1420 (24 В)

Описание Модуль контроля и управления адресный Dahua DHI-HY-1420 (24 В)

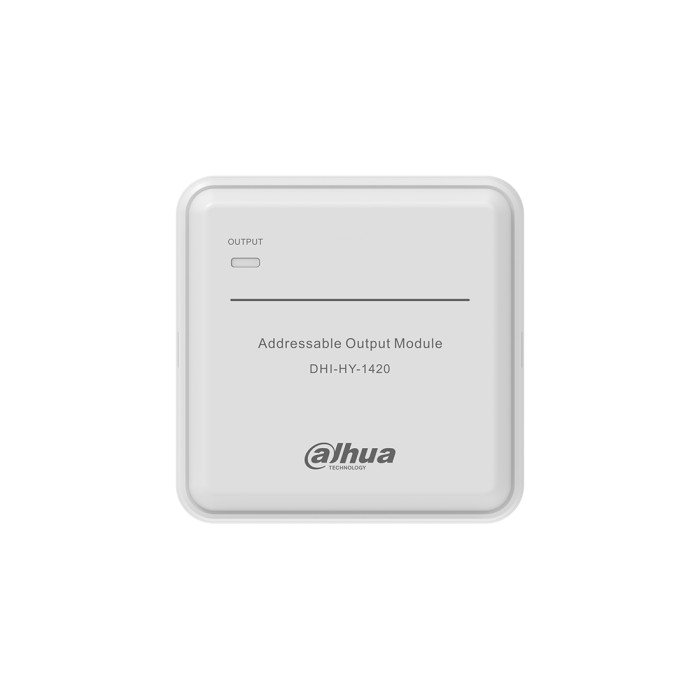

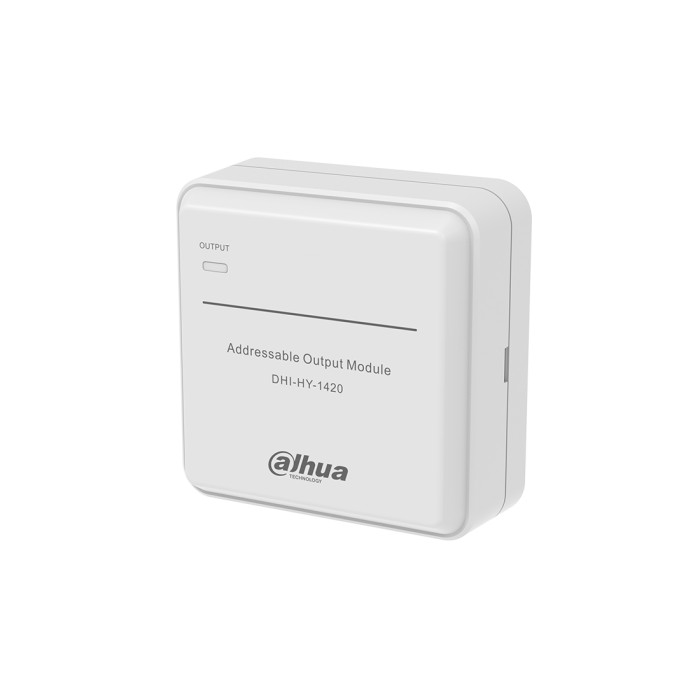

Адресный модуль управления Dahua DHI-HY-1420

Dahua DHI-HY-1420— адресный модуль управления с одним выходом, предназначенный для управления периферийными устройствами в составе адресной системы пожарной сигнализации Dahua. Модуль подключается к совместимому адресному приемно-контрольному прибору Dahua и обеспечивает коммутацию нагрузки с параметрами до 30 В / 1 А.

Низкое токопотребление снижает нагрузку на адресную линию, а подключение без учета полярности упрощает монтаж и уменьшает вероятность ошибок. Световая индикация позволяет быстро определить текущее состояние выхода и наличие неисправности.

Основные преимущества

• один адресный выход для управления периферийным устройством;
• характеристики выхода — 30 В / 1 А;
• низкое токопотребление — 150 мкА в дежурном режиме;
• подключение линии связи без учета полярности;
• световая индикация дежурного режима, неисправности и состояния «Пожар»;
• максимальная длина линии связи — 1500 м;
• компактный корпус и простая установка на комплектное базовое основание;
• соответствие требованиям ТР ЕАЭС 043/2017.

Технические характеристики

Индикация состояния выхода

• Дежурный режим:индикатор выключен.
• Неисправность:индикатор мигает каждые 2 секунды.
• Пожар:индикатор горит постоянно.

Особенности установки

Адрес модуля задается с помощью совместимого программатора. Линия связи подключается к клеммам 1 и 2 без учета полярности. Рекомендуемое сечение проводников — от 1 до 1,5 мм². Монтаж выполняется при отключенном питании в соответствии с проектной документацией и требованиями действующих нормативных документов.

Комплект поставки

• модуль управления DHI-HY-1420 — 1 шт.;
• базовое основание DHI-HY-MKDZ2 — 1 шт.;
• эксплуатационный документ — 1 шт.
