Контроллер LED экрана Hikvision DS-DT60V-03HI06NO

Описание Контроллер LED экрана Hikvision DS-DT60V-03HI06NO

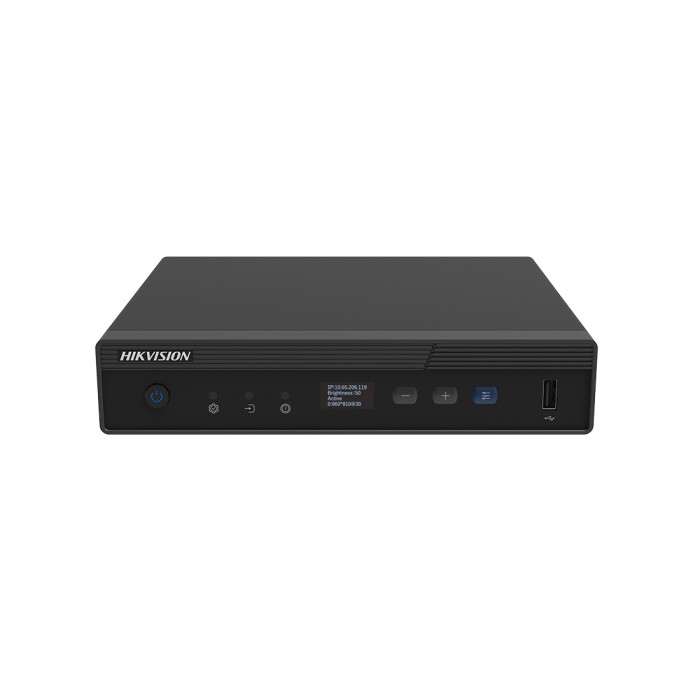

LED-контроллер Hikvision DS-DT60V-03HI06NO

Hikvision DS-DT60V-03HI06NO— профессиональный 6-портовый LED-контроллер V Series для управления полноцветными светодиодными экранами. Устройство обеспечивает бесшовное отображение контента на LED-дисплеях различных размеров и подходит для конференц-залов, студий, стадионов, аэропортов, банков, рекламных площадок и домашних кинотеатров.

Основные преимущества

• 6 портов загрузки LED-экрана с максимальной нагрузкой до 3,9 МП в Mini loading mode.
• Максимальная нагрузка до 2,925 МП в Standard loading mode.
• Максимальная нагрузка одного порта — 0,65 МП в Mini loading modeи до 2,925 МП в Standard loading mode.
• 3 видеовхода HDMI 1.4с максимальным разрешением до 1920 × 1200 при 60 Гц.
• Поддержка формата изображения RGB 4:4:4без потери качества.
• Поддержка форматов YUV 4:4:4 и YUV 4:2:2.
• Поддержка масштабирования, пользовательского зума и произвольной компоновки изображения.
• Возможность отображения до 7 оконодновременно.
• Поддержка до 10 сохранённых сцендля быстрого переключения настроек.
• OLED-дисплей 128 × 64для отображения состояния устройства.
• Поддержка каскадного управления несколькими контроллерами по сети.
• Поддержка резервирования блоков питания и сетевых подключений контроллера.
• Поддержка HDCP 1.4для входов HDMI 1.4.
• Поддержка пользовательской настройки EDID.
• Поддержка управления через клиентское программное обеспечение и веб-интерфейс устройства.

Функциональные возможности

• Поддержка 3 источников видеосигнала.
• Автоматическая адаптация входной частоты кадров от 25 до 60 Гц.
• Полноэкранное и пользовательское масштабирование входного сигнала.
• Открытие и свободное перемещение окон источников сигнала на экране.
• Поддержка 1 канала субтитров с настройкой цвета, шрифта и скорости прокрутки.
• Поддержка добавления текста и изображений.
• Визуальная настройка видеостены и окон.
• Регулировка яркости, контрастности, оттенка и других параметров изображения.
• Настройка цветовой температуры.
• Режимы отображения: общий, текст, реклама, видео, кино, безопасность и другие.
• Режим защиты зрения.
• Частота обновления выходного изображения до 3840 Гц.
• Наносекундное время отклика.
• Пиксельная коррекция экрана для устранения цветовых различий.
• Мониторинг состояния устройства, памяти, загрузки CPU, температуры устройства и использования сетевых портов.
• Контроль температуры экрана и обнаружение аномального напряжения экрана.
• Поддержка подключения к центральному контроллеру и IoT-устройствам через RS-485.

Видеоинтерфейсы

• 3 × HDMI 1.4.
• Максимальное разрешение каждого входа: 1920 × 1200 при 60 Гц.
• Минимальное разрешение: 320 × 180 при 60 Гц.
• Максимальная суммарная входная разрешающая способность: 2,6 МП при 60 Гц.
• Поддержка пользовательского разрешения.
• Поддержка HDCP 1.4.
• Чересстрочный видеосигнал не поддерживается.

LED-выходы

• 6 × RJ-45для подключения LED-экрана.
• Mini loading mode:максимальная суммарная нагрузка 3 900 000 пикселей.
• Standard loading mode:максимальная суммарная нагрузка 2 925 000 пикселей.
• Mini loading mode: нагрузка одного порта до 650 000 пикселей.
• Standard loading mode: нагрузка одного порта до 2 925 000 пикселей.
• В Standard loading mode используются только порты 1 и 2.
• Максимальная ширина LED-экрана — 5120 пикселей.
• Максимальная высота LED-экрана — 5120 пикселей.

Live View

• 1 × HDMI 1.4.
• Разрешение: 720p при 60 Гц.
• В Standard loading mode для Live View доступны порты 1 и 2.

Аудиоинтерфейсы

• 3 × HDMIсо встроенным аудиосигналом.
• 1 × 3,5 ммаудиовыход.

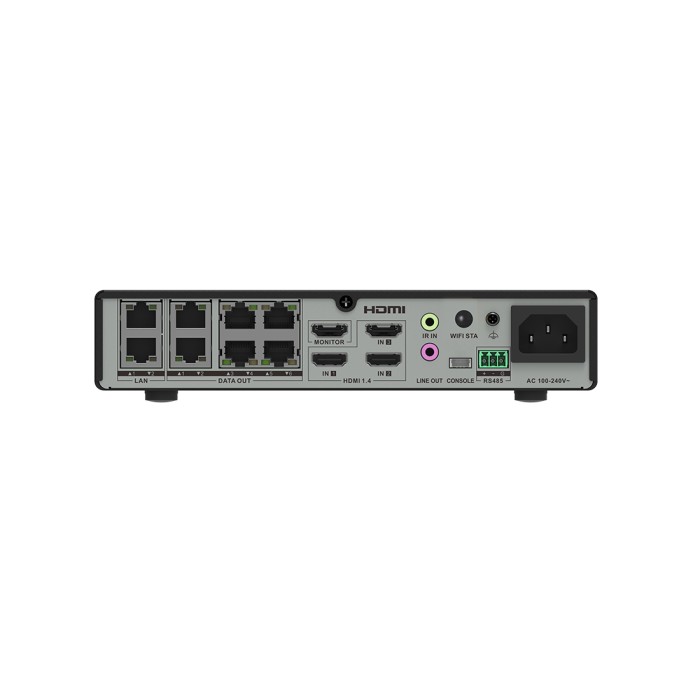

Сетевые и управляющие интерфейсы

• 2 × Ethernet RJ-45с автоматическим определением скорости 10/100/1000 Мбит/с.
• 1 × USB 2.0.
• 1 × сервисный последовательный портдля отладки, 4-контактный разъём.
• 1 × RS-485для центрального управления.
• Скорость последовательного интерфейса: 115200 бод.
• Формат данных: 8 бит.
• 1 × 3,5 ммвход для ИК-пульта.
• Порт датчика освещённости не поддерживается.

Обработка изображения

• Регулировка яркости: 1–100 уровней.
• Входная частота кадров: 25–60 Гц.
• Уровень серого: 256.
• Количество отображаемых цветов: 16 млн.
• Глубина обработки: 8 бит.
• Поддержка масштабирования изображения.
• Поддержка RGB 4:4:4.
• Поддержка YUV 4:4:4 и YUV 4:2:2.
• Частота обновления выходного изображения: 3840 Гц.
• Наносекундное время отклика.

Работа с окнами и сценами

• До 7 оконна одном устройстве.
• 3 окна источников сигнала.
• 2 окна изображений.
• 1 окно бегущего текста.
• 1 фоновое окно.
• До 10 сохранённых сцен.
• 1 канал субтитров.
• 1 фоновое изображение.
• Формат фонового изображения: JPG/JPEG.
• Разрешение фонового изображения: от 640 × 480до 1920 × 1200.

Технические характеристики

Управление

• ИК-пульт дистанционного управления.
• RF-пульт дистанционного управления.

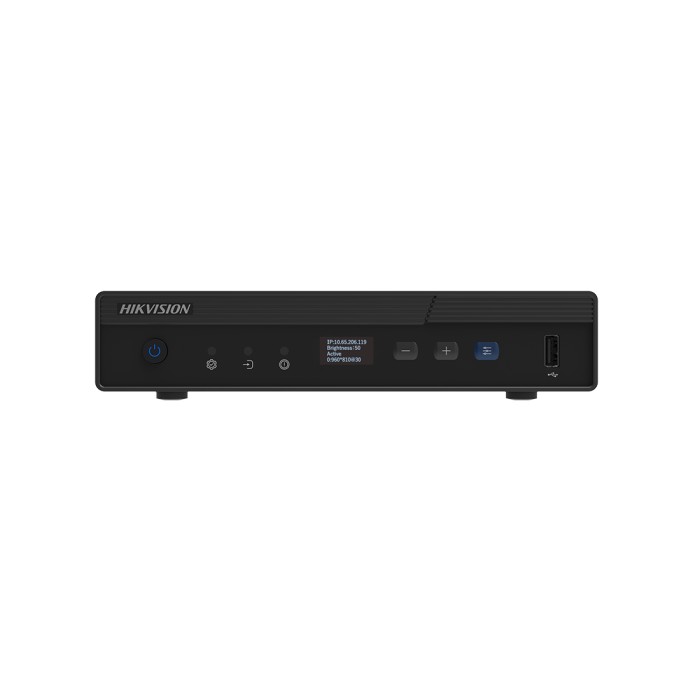

• Кнопки на передней панели для регулировки яркости и параметров.
• Управление через клиентское программное обеспечение.
• Управление через веб-интерфейс устройства.

Комплектация

• 1 × кабель питания AC.
• 1 пара соединительных кронштейнов.
• 1 пара монтажных кронштейнов.
• 1 × зелёный разъём Phoenix RS-485 для центрального управления.
• 1 × инструкция по соответствию требованиям и безопасности.
• 1 × RF-пульт дистанционного управления.

Применение

Контроллер предназначен для построения и управления полноцветными LED-экранами в профессиональных инсталляциях. Подходит для конференц-залов, студий, стадионов, аэропортов, бан
